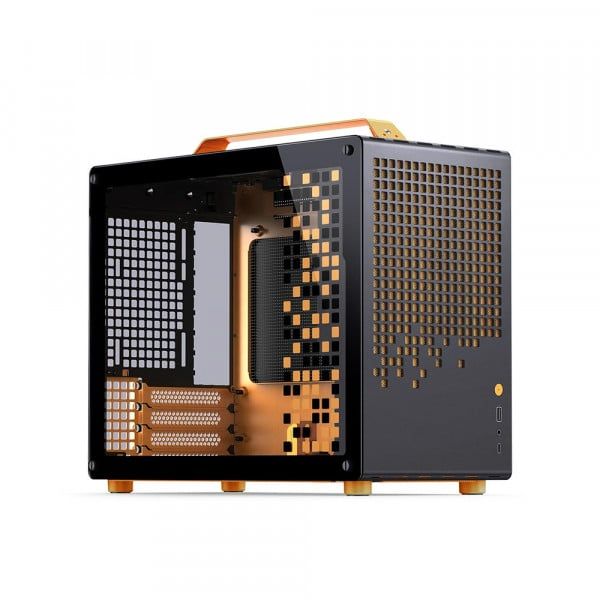

JONSBO Z20 Orange/Black là vỏ case máy tính Micro-ATX nhỏ gọn với phối màu cam và đen nổi bật. Sản phẩm thuộc dòng M-ATX của JONSBO, hỗ trợ mainboard Mini-ITX và Micro-ATX, đồng thời có tay xách phía trên để thuận tiện hơn khi cần di chuyển hệ thống. Đây là lựa chọn phù hợp cho PC gaming hoặc máy làm việc muốn giữ kích thước gọn nhưng vẫn sử dụng linh kiện desktop hiệu năng cao.
Theo thông số chính hãng, Z20 Orange/Black có kích thước phần thân 370 x 186 x 295mm theo thứ tự sâu x rộng x cao. Khi tính cả tay xách, chân đế và các phần nhô ra, kích thước tổng thể là 382 x 198 x 335mm. Case sử dụng thép SPCC kết hợp kính cường lực và có trọng lượng tịnh khoảng 5kg.
Dù có kích thước tương đối nhỏ, Z20 vẫn hỗ trợ GPU dài tối đa 363mm, tản CPU cao tối đa 164mm với Intel hoặc 163mm với AMD, nguồn ATX PS2 hoặc SFX/SFX-L và radiator 240mm phía trên. Khả năng tương thích thực tế cần kiểm tra đồng thời GPU, PSU, hệ thống quạt và dây nguồn do JONSBO ghi rõ một số giới hạn phụ thuộc cấu hình phần cứng khác.
Orange/Black là phối màu chính thức của JONSBO Z20, không phải một bản Z20 Black được đại lý tự thay panel. JONSBO đồng thời có các phiên bản Black, White, Pink/White, Pink/Black và các biến thể MESH, vì vậy hậu tố màu cần được giữ chính xác khi nhập sản phẩm.
Màu đen đóng vai trò chủ đạo kết hợp các chi tiết cam tạo điểm nhấn, phù hợp với các bộ PC gaming có linh kiện đen, quạt RGB hoặc setup mang phong cách tương phản mạnh. Kính cường lực cho phép quan sát GPU, mainboard và hệ thống tản nhiệt bên trong.
Một số nhà bán lẻ phân loại Z20 là Mid-Tower. Tuy nhiên JONSBO chính thức đặt model này trong M-ATX Motherboard Series. Khi nhập dữ liệu kỹ thuật nên ưu tiên mô tả đây là case M-ATX nhỏ gọn; “Mid-Tower” có thể giữ như tên phân loại thương mại nếu hệ thống bán hàng đang sử dụng cách gọi đó.
JONSBO công bố riêng kích thước phần thân và kích thước khi tính đầy đủ tay xách, chân đế cùng các phần nhô. Phần thân là 370 x 186 x 295mm, trong khi kích thước tổng thể là 382 x 198 x 335mm.
Khi tính diện tích đặt case trên bàn hoặc trong kệ, nên sử dụng kích thước tổng thể. Tay xách giúp việc di chuyển thuận tiện hơn nhưng trọng lượng hoàn thiện của hệ thống sẽ lớn hơn đáng kể mức 5kg của case rỗng sau khi lắp PSU, GPU, mainboard và tản nhiệt.
Z20 Orange/Black hỗ trợ mainboard Mini-ITX và Micro-ATX. JONSBO không liệt kê ATX hoặc E-ATX trong bảng tương thích chính thức.
Micro-ATX giúp Z20 linh hoạt hơn các case chỉ hỗ trợ ITX vì người dùng có nhiều lựa chọn bo mạch chủ hơn, thường có thêm khe RAM và khe PCIe. Tuy nhiên khi sử dụng GPU dày cần kiểm tra vị trí khe PCIe trên đúng model mainboard và khoảng cách với quạt phía dưới.
JONSBO công bố GPU Clearance tối đa 363mm. Đây là khoảng trống lớn đối với một case M-ATX kích thước nhỏ và có thể hỗ trợ nhiều card đồ họa ba quạt.
Hãng đồng thời ghi rõ khả năng này phụ thuộc cấu hình phần cứng khác. Vì vậy card dài dưới 363mm chưa chắc chắn tương thích nếu có độ dày lớn, đầu nguồn chiếm nhiều không gian hoặc cấu hình quạt phía dưới gây vướng.
Với GPU sử dụng đầu nguồn 12V-2x6 hoặc 12VHPWR, cần kiểm tra khoảng trống dành cho connector và dây nguồn. Không nên ép dây quá sát card hoặc panel chỉ để đạt giới hạn chiều dài danh nghĩa.
Z20 Orange/Black hỗ trợ tản nhiệt khí CPU cao tối đa 164mm với nền tảng Intel và 163mm với AMD. Mức chênh lệch 1mm này được JONSBO ghi riêng và nên giữ đúng khi nhập thông số.
Nếu bộ tản có chiều cao gần giới hạn, cần tính cả chiều cao thực tế của quạt trên heatsink. RAM cao có thể khiến quạt tản phải nâng lên, làm tổng chiều cao vượt mức cho phép dù phần heatsink riêng lẻ vẫn nằm trong giới hạn.
JONSBO xác nhận Z20 hỗ trợ nguồn ATX PS2 dài tối đa 180mm nhưng khuyến nghị sử dụng PSU dài không quá 140mm. Hãng cũng lưu ý khả năng tương thích phụ thuộc các linh kiện khác.
Mức 180mm nên được xem là giới hạn tối đa chứ không phải kích thước nguồn tối ưu. PSU ngắn hơn giúp dễ quản lý dây và tăng khoảng trống cho các linh kiện khác trong chassis nhỏ.
Với nguồn modular, cần tính cả connector và phần dây nhô ra ngoài thân PSU. Chỉ đo chiều dài vỏ nguồn có thể dẫn đến đánh giá sai khoảng trống thực tế.
Ngoài PSU ATX PS2, Z20 Orange/Black còn hỗ trợ SFX và SFX-L. Nguồn SFX nhỏ hơn có thể giúp tăng khoảng trống đi dây và tạo nhiều không gian hơn cho GPU hoặc quạt phía dưới.
Không nên nhập Z20 chỉ hỗ trợ ATX hoặc chỉ hỗ trợ SFX. Cả ATX PS2, SFX và SFX-L đều nằm trong danh sách tương thích chính thức.
JONSBO xác nhận radiator support của Z20 là tối đa 240mm ở phía trên. Đây thường là cấu hình AIO sử dụng hai quạt 120mm.
Hãng không công bố radiator 280mm hoặc 360mm cho model này. Việc phía trên hỗ trợ hai quạt 140mm không có nghĩa tự động tương thích radiator 280mm vì radiator còn có phần bể nước, đầu ống và chiều dài tổng thể lớn hơn cụm quạt.
Khi lắp AIO 240mm vẫn cần kiểm tra độ dày radiator, quạt, RAM, heatsink VRM và dây EPS CPU để tránh va chạm.
Nếu sử dụng toàn bộ vị trí 120mm, case có thể bố trí tối đa năm quạt theo bảng thông số chính thức. Quạt đáy có thể cấp khí trực tiếp cho GPU, trong khi quạt trên và sau thường được bố trí để đẩy khí nóng ra ngoài.
Trang chính thức của Z20 Orange/Black không liệt kê quạt phía trước. Vì vậy không nên lấy thông số fan trước từ các dòng JONSBO khác hoặc từ một listing không đúng model.
JONSBO chỉ ghi vị trí quạt hỗ trợ, không xác nhận toàn bộ quạt được lắp sẵn. Không nên nhập “kèm 5 fan RGB/ARGB” nếu gói hàng của đại lý không xác nhận riêng.
Z20 Orange/Black hỗ trợ tối đa ba SSD 2.5 inch và một HDD 3.5 inch. Tuy nhiên JONSBO ghi rõ số lượng có thể lắp thực tế phụ thuộc các phần cứng khác.
Do đó không nên mặc định mọi cấu hình đều có thể lắp đồng thời đủ 3 SSD và 1 HDD. Cách đi dây, PSU hoặc những linh kiện khác có thể ảnh hưởng một số vị trí.
SSD M.2 NVMe được gắn trực tiếp trên mainboard không chiếm các vị trí 2.5 hoặc 3.5 inch của case.
Z20 Orange/Black có một USB 3.2 Gen 1 Type-A, phù hợp cho USB flash, ổ lưu trữ và các thiết bị ngoại vi thông dụng.
Case có một USB 3.2 Gen 2 Type-C phía trước. Mainboard cần có header Type-C nội bộ tương thích để cổng này hoạt động đúng chuẩn.
Cụm front I/O còn có Audio và Mic. Dây HD Audio cần được nối đúng header trên mainboard để sử dụng tai nghe hoặc microphone.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.
Kiểm tra dây Power SW, header front-panel trên mainboard, connector và PSU trước khi xác định nút nhấn của case bị lỗi.
Kiểm tra mainboard có header Type-C nội bộ tương thích hay không, dây USB-C của case đã kết nối đúng chưa và thử thiết bị khác để loại trừ lỗi ngoại vi.
Kiểm tra header USB 3.x, connector front I/O và thử USB khác để phân biệt lỗi cổng với lỗi thiết bị.
Kiểm tra độ dày GPU, PSU, đầu nguồn card, quạt đáy và dây cáp. 363mm chỉ là giới hạn chiều dài tối đa trong cấu hình phù hợp.
Kiểm tra chiều dài PSU và phần connector. JONSBO cho phép tối đa 180mm nhưng khuyến nghị nguồn không quá 140mm.
Kiểm tra chiều cao thực tế của cooler, bảo đảm không vượt 164mm với Intel hoặc 163mm với AMD.
Kiểm tra quạt đáy, quạt trên, quạt sau, bụi, hướng fan và dây cáp có chắn luồng khí vào card đồ họa hay không.
JONSBO xác nhận hỗ trợ Mini-ITX và Micro-ATX. Hãng không công bố hỗ trợ ATX hoặc E-ATX.
Card đồ họa dài tối đa 363mm, nhưng khả năng thực tế còn phụ thuộc cấu hình phần cứng khác.
Tối đa 164mm với Intel hoặc 163mm với AMD.
Có. PSU ATX PS2 hỗ trợ tối đa 180mm, nhưng JONSBO khuyến nghị chiều dài không quá 140mm.
Có. Z20 hỗ trợ cả SFX và SFX-L.
Có. JONSBO xác nhận radiator tối đa 240mm ở phía trên.
Không theo bảng thông số chính hãng. Hai vị trí quạt 140mm phía trên không đồng nghĩa hỗ trợ radiator 280mm.
Trang chính thức của Z20 Orange/Black không liệt kê vị trí fan phía trước; các vị trí được công bố gồm phía trên, phía sau và phía dưới.
Đây là hai phiên bản riêng. Model người dùng đang nhập là Z20 Orange/Black tiêu chuẩn, không phải phiên bản có hậu tố MESH. Không nên dùng tên hoặc hình của bản MESH cho sản phẩm này.
Một số nhà bán lẻ gọi sản phẩm là Mid-Tower, nhưng JONSBO chính thức xếp Z20 Orange/Black trong M-ATX Motherboard Series.
JONSBO Z20 Orange/Black là case Mini-ITX/Micro-ATX nhỏ gọn phối đen cam, hỗ trợ GPU tới 363mm, tản CPU 164/163mm, PSU ATX hoặc SFX/SFX-L và AIO 240mm. Tay xách tích hợp giúp sản phẩm phù hợp với các hệ thống cần kích thước nhỏ nhưng vẫn sử dụng linh kiện desktop hiệu năng cao.
Khi hệ thống gặp lỗi nút nguồn, USB Type-C, USB-A, audio, GPU không vừa, PSU gây chật hoặc nhiệt độ phần cứng cao, cần kiểm tra kích thước linh kiện, kết nối front-panel, quạt, radiator và cách đi dây trước khi xác định case có hư hỏng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra hệ thống sử dụng JONSBO Z20 Orange/Black, bao gồm cụm I/O, nút nguồn, USB, audio, tay xách, quạt, radiator, giá PSU, khay SSD/HDD và các vấn đề tương thích giữa case với mainboard, GPU, PSU hoặc tản nhiệt.
