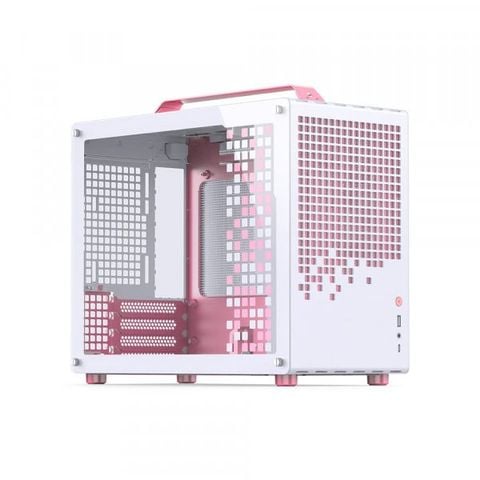

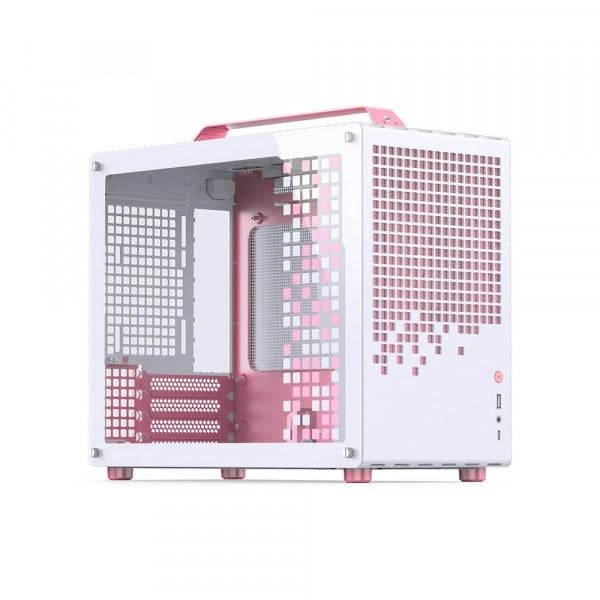

JONSBO Z20 Pink/White là vỏ case Micro-ATX nhỏ gọn với phối màu hồng và trắng, hướng đến các cấu hình PC gaming hoặc máy làm việc cần thiết kế nổi bật nhưng vẫn sử dụng linh kiện desktop phổ biến. Sản phẩm thuộc dòng M-ATX của JONSBO, hỗ trợ cả mainboard Mini-ITX và Micro-ATX, đồng thời có tay xách phía trên để thuận tiện hơn khi cần di chuyển bộ máy.
Theo JONSBO, phần thân Z20 có kích thước 370 x 186 x 295mm theo thứ tự sâu x rộng x cao. Khi tính thêm tay xách, chân đế và các phần nhô, kích thước tổng thể tăng lên 382 x 198 x 335mm. Case sử dụng thép SPCC kết hợp kính cường lực, trọng lượng tịnh khoảng 5kg.
Dù kích thước tương đối nhỏ, Z20 Pink/White vẫn hỗ trợ card đồ họa dài tối đa 363mm, tản CPU 164mm với Intel hoặc 163mm với AMD, nguồn ATX PS2 hoặc SFX/SFX-L và radiator 240mm phía trên. Đây là các thông số cần đối chiếu đồng thời vì khả năng lắp thực tế còn phụ thuộc cách bố trí các linh kiện bên trong.
Pink/White là phối màu chính thức của JONSBO Z20, không phải bản White thông thường được thay đổi màu bởi đại lý. JONSBO còn có các biến thể Z20 White, Black, Pink/Black và Orange/Black, vì vậy cần giữ chính xác hậu tố Pink/White khi nhập sản phẩm.
Màu hồng và trắng phù hợp với các bộ PC sử dụng linh kiện trắng, quạt RGB/ARGB màu pastel hoặc setup bàn làm việc theo phong cách sáng. Kính cường lực cho phép quan sát GPU, mainboard và hệ thống tản nhiệt bên trong.
Một số nhà bán lẻ gọi Z20 là Mid-Tower. Tuy nhiên JONSBO chính thức xếp Z20 Pink/White trong M-ATX Motherboard Series. Vì vậy khi nhập thông tin kỹ thuật nên ưu tiên mô tả đây là case M-ATX nhỏ gọn thay vì coi Mid-Tower là phân loại chính thức từ hãng.
Z20 có tay xách phía trên, do đó JONSBO công bố hai bộ kích thước. Kích thước thân không tính tay xách, chân đế và phần nhô là 370 x 186 x 295mm. Kích thước thực tế khi tính đầy đủ các phần này là 382 x 198 x 335mm.
Khi tính diện tích cần thiết trên bàn hoặc kệ, nên sử dụng kích thước tổng thể 382 x 198 x 335mm. Tay xách hỗ trợ việc di chuyển nhưng sau khi hoàn thiện cấu hình với GPU, nguồn và tản nhiệt, tổng trọng lượng máy sẽ lớn hơn đáng kể mức 5kg của case rỗng.
JONSBO Z20 Pink/White hỗ trợ Mini-ITX và Micro-ATX. Hãng không công bố hỗ trợ mainboard ATX hoặc E-ATX.
Micro-ATX là lựa chọn phù hợp cho Z20 vì cung cấp nhiều khe RAM và khả năng mở rộng hơn phần lớn mainboard ITX nhưng vẫn giữ kích thước nhỏ. Khi lắp GPU dày cần kiểm tra vị trí khe PCIe trên đúng model mainboard và khoảng cách tới hệ thống quạt phía dưới.
JONSBO công bố GPU Clearance tối đa 363mm. Đây là mức khá rộng đối với một case M-ATX nhỏ gọn và có thể hỗ trợ nhiều card đồ họa ba quạt.
Tuy nhiên hãng ghi rõ khả năng này phụ thuộc cấu hình phần cứng khác. Vì vậy không nên chỉ kiểm tra chiều dài card rồi kết luận chắc chắn lắp được. Độ dày GPU, chiều cao card, vị trí đầu nguồn, PSU và quạt đáy đều có thể ảnh hưởng.
Với GPU sử dụng đầu nguồn 12V-2x6 hoặc 12VHPWR, cần chừa khoảng trống để dây nguồn không bị ép hoặc uốn gập quá sát connector.
Z20 Pink/White hỗ trợ tản khí CPU cao tối đa 164mm khi sử dụng nền tảng Intel và 163mm với AMD. Mức chênh lệch 1mm cần được giữ đúng theo thông số chính hãng.
Nếu bộ tản có kích thước gần giới hạn, cần tính cả chiều cao thực tế sau khi lắp quạt. RAM có heatsink cao có thể khiến quạt tower phải được nâng lên và làm tổng chiều cao vượt mức cho phép.
JONSBO xác nhận Z20 hỗ trợ PSU ATX PS2 dài tối đa 180mm, nhưng hãng khuyến nghị nguồn dài không quá 140mm và lưu ý giới hạn còn phụ thuộc cấu hình phần cứng khác.
Mức 180mm vì vậy nên được hiểu là giới hạn tối đa về mặt bố trí, không phải kích thước PSU tối ưu. Một nguồn ATX ngắn hơn giúp dễ quản lý dây, tăng khoảng trống cho GPU và cải thiện luồng khí.
Với PSU modular còn phải tính thêm connector và phần dây nhô ra khỏi nguồn. Không nên chỉ đo chiều dài phần vỏ kim loại.
Ngoài nguồn ATX PS2, Z20 Pink/White còn hỗ trợ SFX và SFX-L. Đây là lựa chọn hữu ích nếu muốn tăng không gian bên trong hoặc sử dụng GPU lớn.
Không nên nhập Z20 chỉ dùng PSU SFX hoặc ngược lại chỉ hỗ trợ ATX. Cả hai nhóm nguồn đều được JONSBO công bố chính thức.
JONSBO Z20 Pink/White hỗ trợ radiator tối đa 240mm ở phía trên. Đây thường là AIO sử dụng hai quạt 120mm.
Hãng không công bố radiator 280mm hoặc 360mm cho Z20. Việc phía trên hỗ trợ hai quạt 140mm không có nghĩa chắc chắn hỗ trợ radiator 280mm vì kích thước radiator còn bao gồm bể nước, đầu ống và khung.
Khi sử dụng AIO 240mm cần kiểm tra độ dày radiator, quạt, heatsink VRM, RAM và dây nguồn CPU để tránh va chạm.
Nếu sử dụng toàn bộ vị trí 120mm, case có tối đa năm vị trí quạt theo bảng thông số chính thức gồm hai trên, một sau và hai dưới.
Không nên nhập thêm quạt 120mm phía trước cho Z20 Pink/White nếu chỉ dựa trên thông số của case JONSBO khác. Trang sản phẩm chính thức của Z20 Pink/White không liệt kê vị trí fan phía trước.
JONSBO chỉ xác nhận các vị trí hỗ trợ quạt, không ghi rằng toàn bộ fan được lắp sẵn. Vì vậy không nên mặc định case đi kèm 5 quạt RGB hoặc ARGB.
Z20 Pink/White hỗ trợ tối đa ba SSD 2.5 inch và một HDD 3.5 inch. JONSBO ghi rõ số lượng thực tế phụ thuộc cấu hình phần cứng khác.
Do đó không nên mặc định mọi cấu hình đều có thể đồng thời sử dụng đủ ba SSD và một HDD. PSU, dây nguồn hoặc các linh kiện khác có thể ảnh hưởng một số vị trí lắp.
SSD M.2 NVMe được gắn trực tiếp trên mainboard không sử dụng các khay 2.5 hoặc 3.5 inch của case.
Z20 Pink/White có một cổng USB 3.2 Gen 1 Type-A dùng cho thiết bị lưu trữ và các ngoại vi USB thông dụng.
Case có một USB 3.2 Gen 2 Type-C phía trước. Để sử dụng đúng chuẩn, mainboard cần có header Type-C nội bộ tương thích.
Cụm I/O còn có kết nối âm thanh và microphone phía trước. Dây HD Audio phải được nối đúng header trên mainboard để hoạt động.
Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.
Kiểm tra dây Power SW, header front-panel trên mainboard, connector và nguồn máy trước khi xác định nút nhấn case bị lỗi.
Kiểm tra mainboard có header USB-C nội bộ phù hợp, dây case đã được cắm đúng và controller USB hoạt động bình thường.
Kiểm tra độ dày card, PSU, dây nguồn GPU, fan đáy và đầu connector. 363mm là giới hạn chiều dài tối đa trong cấu hình tương thích.
Kiểm tra chiều dài PSU. Mức tối đa là 180mm nhưng JONSBO khuyến nghị ≤140mm để tăng khả năng tương thích và không gian đi dây.
Kiểm tra chiều cao thực tế không vượt 164mm với Intel hoặc 163mm với AMD, bao gồm cả vị trí quạt trên heatsink.
Kiểm tra quạt đáy, quạt trên, quạt sau, bụi, chiều quay fan và dây cáp có chắn đường hút khí của GPU hay không.
JONSBO xác nhận hỗ trợ Mini-ITX và Micro-ATX.
Chiều dài GPU tối đa 363mm, nhưng khả năng thực tế phụ thuộc các linh kiện khác.
Tối đa 164mm với Intel hoặc 163mm với AMD.
Có. PSU ATX PS2 hỗ trợ tối đa 180mm, nhưng JONSBO khuyến nghị chiều dài không quá 140mm.
Có. Z20 hỗ trợ cả SFX và SFX-L.
Có. JONSBO xác nhận radiator tối đa 240mm ở phía trên.
Không theo bảng thông số chính hãng. Hai vị trí fan 140mm phía trên không đồng nghĩa hỗ trợ radiator 280mm.
Trang thông số chính thức của Z20 Pink/White không liệt kê vị trí fan phía trước; chỉ có trên, sau và dưới.
Tối đa 3 SSD 2.5 inch và 1 HDD 3.5 inch, nhưng số lượng thực tế phụ thuộc cấu hình phần cứng.
Một số đại lý gọi sản phẩm là Mid-Tower, còn JONSBO chính thức xếp Z20 Pink/White trong M-ATX Motherboard Series.
JONSBO Z20 Pink/White là case Mini-ITX/Micro-ATX nhỏ gọn phối hồng trắng, hỗ trợ GPU tới 363mm, tản CPU 164/163mm, PSU ATX hoặc SFX/SFX-L và AIO 240mm. Tay xách tích hợp giúp sản phẩm phù hợp với các bộ PC cần khả năng di chuyển nhưng vẫn sử dụng linh kiện desktop hiệu năng cao.
Khi hệ thống gặp lỗi nút nguồn, USB Type-C, USB-A, audio, GPU không vừa, PSU gây chật hoặc nhiệt độ phần cứng cao, cần kiểm tra kích thước linh kiện, dây front-panel, quạt, radiator và cách đi dây trước khi xác định vỏ case bị hư hỏng.
Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra hệ thống sử dụng JONSBO Z20 Pink/White, bao gồm cụm I/O, nút nguồn, USB, audio, tay xách, quạt, radiator, giá PSU, khay SSD/HDD và các vấn đề tương thích giữa case với mainboard, GPU, PSU hoặc tản nhiệt.
