Vỏ Case JONSBO Z20 White – M-ATX màu trắng, GPU 363mm, AIO 240mm và USB-C Gen 2

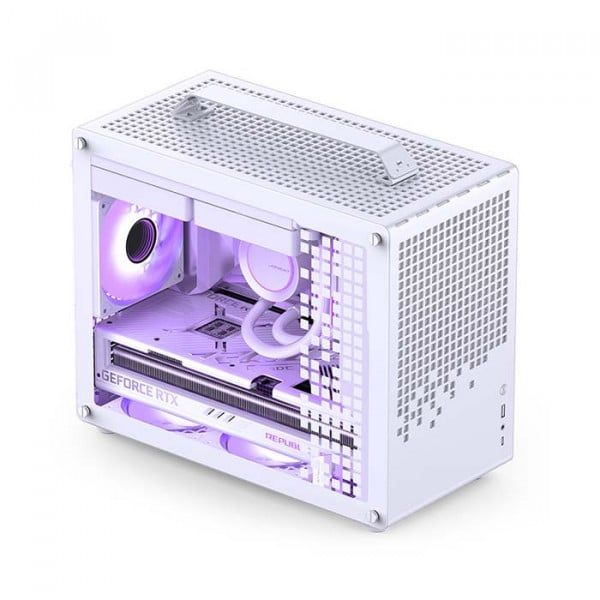

JONSBO Z20 White là vỏ case Micro-ATX màu trắng thuộc M-ATX Motherboard Series của JONSBO. Sản phẩm hướng đến các cấu hình PC nhỏ gọn nhưng vẫn cần khả năng lắp card đồ họa dài, tản khí tower, nguồn ATX hoặc SFX và radiator 240mm. Thiết kế thép SPCC kết hợp kính cường lực phù hợp với PC gaming hoặc máy làm việc cần khả năng trưng bày linh kiện.

Theo JONSBO, phần thân Z20 có kích thước 370 x 186 x 295mm theo thứ tự sâu x rộng x cao. Khi tính tay xách, chân đế và các phần nhô, kích thước tổng thể đạt 382 x 198 x 335mm. Case hỗ trợ Mini-ITX và Micro-ATX, GPU dài tối đa 363mm tùy cấu hình phần cứng.

Z20 White hỗ trợ tản CPU cao tối đa 164mm với Intel hoặc 163mm với AMD, PSU ATX PS2 dài tối đa 180mm và JONSBO khuyến nghị nguồn ATX dài không quá 140mm để dễ bố trí phần cứng. Ngoài ATX, case còn hỗ trợ SFX và SFX-L.

Thông số kỹ thuật JONSBO Z20 White

• Model: JONSBO Z20 White.
• Màu: White / Trắng.
• Kích thước thân: 370 x 186 x 295mm (D x W x H).
• Kích thước tổng thể: 382 x 198 x 335mm.
• Vật liệu: SPCC Steel + kính cường lực.
• Mainboard: Mini-ITX / Micro-ATX.
• GPU: dài tối đa 363mm, phụ thuộc cấu hình khác.
• Tản CPU Intel: tối đa 164mm.
• Tản CPU AMD: tối đa 163mm.
• PSU ATX PS2: tối đa 180mm, khuyến nghị ≤140mm.
• PSU khác: hỗ trợ SFX / SFX-L.
• SSD 2.5 inch: tối đa 3, phụ thuộc cấu hình phần cứng.
• HDD 3.5 inch: tối đa 1, phụ thuộc cấu hình.
• Fan trên: 2 x 120mm hoặc 2 x 140mm.
• Fan sau: 1 x 120mm hoặc 1 x 92mm.
• Fan dưới: 2 x 120mm hoặc 2 x 140mm, phụ thuộc cấu hình.
• Radiator: phía trên tối đa 240mm.
• USB-A: 1 x USB 3.2 Gen 1 Type-A.
• USB-C: 1 x USB 3.2 Gen 2 Type-C.
• Âm thanh: Audio x1 + Mic x1.
• Trọng lượng: N.W. 5kg / G.W. 6,5kg.

Khả năng lắp GPU, tản CPU và nguồn

GPU Clearance tối đa 363mm giúp Z20 White hỗ trợ nhiều card đồ họa hai hoặc ba quạt dù chassis khá nhỏ. Tuy nhiên JONSBO ghi rõ mức này phụ thuộc các phần cứng khác, vì vậy cần kiểm tra đồng thời chiều dài PSU, vị trí ổ lưu trữ, độ dày GPU và đầu cấp nguồn trước khi lắp.

Tản CPU được phân biệt theo nền tảng: tối đa 164mm với Intel và 163mm với AMD. Nếu cooler có kích thước sát giới hạn, cần tính cả chiều cao fan sau khi lắp, đặc biệt khi RAM cao khiến fan tản phải được nâng lên.

Nguồn ATX PS2 có thể dài tối đa 180mm nhưng JONSBO khuyến nghị ≤140mm. Nguồn ngắn hơn giúp chừa không gian cho dây và GPU. Ngoài ra Z20 hỗ trợ cả SFX và SFX-L, phù hợp với các cấu hình muốn giải phóng thêm không gian bên trong.

Radiator 240mm và hệ thống quạt

JONSBO xác nhận radiator được lắp phía trên với kích thước tối đa 240mm. Mặc dù phía trên hỗ trợ hai fan 140mm, hãng không công bố radiator 280mm, vì vậy không nên suy luận khả năng lắp AIO 280mm chỉ từ kích thước fan.

• Trên: 2 x 120mm hoặc 2 x 140mm.
• Sau: 1 x 120mm hoặc 1 x 92mm.
• Dưới: 2 x 120mm hoặc 2 x 140mm.

Các vị trí fan phía dưới phụ thuộc cấu hình phần cứng khác, đặc biệt GPU và hệ thống dây. Không nên mặc định case được bán kèm toàn bộ quạt nếu SKU của nhà bán không xác nhận rõ.

Lưu trữ và cổng kết nối phía trước

Z20 White có thể lắp tối đa ba SSD 2.5 inch và một HDD 3.5 inch, nhưng JONSBO lưu ý số lượng thực tế phụ thuộc các linh kiện khác. Vì vậy không nên xem đây là số lượng bảo đảm có thể sử dụng đồng thời trong mọi cấu hình.

Front I/O gồm một USB 3.2 Gen 1 Type-A, một USB 3.2 Gen 2 Type-C, một Audio và một Mic. Đây là điểm đáng chú ý với một case M-ATX nhỏ gọn vì cổng USB-C được hãng xác nhận rõ chuẩn Gen 2.

Giới hạn của JONSBO Z20 White

• Chỉ hỗ trợ Mini-ITX và Micro-ATX.
• Không hỗ trợ ATX hoặc E-ATX theo thông số chính hãng.
• GPU tối đa 363mm nhưng phụ thuộc cấu hình khác.
• PSU ATX tối đa 180mm, JONSBO khuyến nghị ≤140mm.
• Radiator chỉ được xác nhận tối đa 240mm phía trên.
• Không tự nhập radiator 280mm dù case hỗ trợ fan 140mm phía trên.
• Số lượng SSD/HDD thực tế phụ thuộc phần cứng khác.

Những lỗi JONSBO Z20 White có thể gặp

Các lỗi có thể xuất phát từ nguồn điện, cáp, tải, thiết bị ngoại vi, firmware, phần mềm, cấu hình, tuổi linh kiện hoặc môi trường sử dụng; đây không phải khẳng định sản phẩm có lỗi thiết kế.

• GPU không lắp vừa: kiểm tra chiều dài, độ dày card, đầu nguồn và PSU.
• PSU gây chật: kiểm tra chiều dài nguồn; nên ưu tiên PSU ATX ≤140mm khi dùng GPU lớn.
• Tản CPU chạm panel: kiểm tra giới hạn 164mm Intel hoặc 163mm AMD.
• USB-C không hoạt động: kiểm tra header Type-C trên mainboard và dây front I/O.
• USB-A không nhận thiết bị: kiểm tra header USB 3.x và thử thiết bị khác.
• Nhiệt độ GPU cao: kiểm tra fan đáy, fan trên, fan sau và cách đi dây.

Quy trình khoanh vùng sự cố JONSBO Z20 White

1. Xác nhận đúng Z20 White bản tiêu chuẩn, không phải Z20 MESH White.
2. Kiểm tra mainboard là Mini-ITX hoặc Micro-ATX.
3. Đo GPU và xác nhận chiều dài không vượt 363mm.
4. Kiểm tra độ dày GPU, đầu nguồn và khoảng trống với fan đáy.
5. Kiểm tra PSU ATX không vượt 180mm; ưu tiên ≤140mm khi cấu hình chật.
6. Kiểm tra tản CPU theo giới hạn 164mm Intel / 163mm AMD.
7. Nếu dùng AIO, kiểm tra radiator không vượt 240mm phía trên.
8. Kiểm tra Power SW, USB-C, USB-A, Audio và Mic.
9. Kiểm tra fan trên, sau, dưới và hướng luồng khí.
10. Kiểm tra SSD/HDD theo không gian thực tế còn lại.

Những hạng mục có thể cần kiểm tra, sửa chữa hoặc thay thế

• Nút nguồn và dây Power SW.
• Cổng USB 3.2 Gen 1 Type-A.
• Cổng USB 3.2 Gen 2 Type-C.
• Audio, Mic và dây HD Audio.
• Các vị trí fan phía trên, sau và đáy.
• Vị trí radiator 240mm phía trên.
• Giá PSU ATX/SFX và khu vực quản lý dây.
• Khay SSD/HDD, panel kính và các điểm bắt linh kiện.

Những điểm dễ nhập sai về JONSBO Z20 White

• Đúng model: JONSBO Z20 White.
• Không phải Z20 MESH White.
• Không phải Z20 Pink/White hay Z20 Orange/Black.
• JONSBO xếp Z20 White trong M-ATX Motherboard Series.
• “Mid-Tower” là cách gọi thương mại; mainboard chính thức chỉ Mini-ITX/Micro-ATX.
• Kích thước thân: 370 x 186 x 295mm.
• Kích thước tổng thể: 382 x 198 x 335mm.
• GPU tối đa 363mm, phụ thuộc cấu hình.
• Tản CPU: 164mm Intel / 163mm AMD.
• PSU ATX PS2 tối đa 180mm, khuyến nghị ≤140mm.
• Có hỗ trợ SFX và SFX-L.
• Radiator tối đa 240mm phía trên.
• Không tự nhập radiator 280mm.
• USB-C là USB 3.2 Gen 2.
• USB-A là USB 3.2 Gen 1.
• Trọng lượng tịnh 5kg.

FAQ – JONSBO Z20 White

Z20 White hỗ trợ mainboard nào?

Hỗ trợ Mini-ITX và Micro-ATX.

GPU tối đa dài bao nhiêu?

Tối đa 363mm, nhưng khả năng lắp thực tế phụ thuộc PSU và các phần cứng khác.

Tản CPU tối đa bao nhiêu?

164mm với Intel và 163mm với AMD.

Z20 White dùng nguồn ATX được không?

Có. PSU ATX PS2 tối đa 180mm, nhưng JONSBO khuyến nghị chiều dài ≤140mm.

Case hỗ trợ SFX/SFX-L không?

Có. Cả SFX và SFX-L đều được JONSBO xác nhận.

Z20 White hỗ trợ AIO 240mm không?

Có. Radiator tối đa 240mm được lắp phía trên.

Z20 White hỗ trợ AIO 280mm không?

Không theo bảng chính hãng. Hai fan 140mm phía trên không đồng nghĩa hỗ trợ radiator 280mm.

Z20 White khác Z20 MESH White thế nào?

Đây là hai biến thể riêng được JONSBO liệt kê độc lập. Khi nhập sản phẩm Z20 White tiêu chuẩn không nên thêm hậu tố MESH hoặc dùng thông tin/hình ảnh của bản MESH.

Kiểm tra, sửa chữa JONSBO Z20 White tại Viện Máy Tính

JONSBO Z20 White là case M-ATX/ITX nhỏ gọn màu trắng, hỗ trợ GPU tới 363mm, tản CPU 164/163mm, PSU ATX/SFX/SFX-L và radiator 240mm. Sản phẩm phù hợp với PC gaming hoặc máy làm việc cần chassis gọn nhưng vẫn sử dụng linh kiện desktop hiệu năng cao.

Trung tâm bảo hành Viện Máy Tính hỗ trợ kiểm tra cụm I/O, USB, audio, nút nguồn, fan, radiator, khay lưu trữ, giá nguồn và các vấn đề tương thích giữa case với mainboard, GPU, PSU hoặc hệ thống tản nhiệt.
