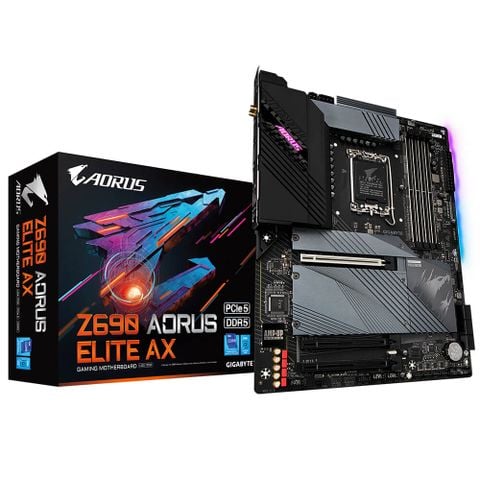

Z690 Aorus Elite Ax (rev. 1.x)

Thông tin sản phẩm:

CPU

Ổ cắm LGA1700: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5. (Truy cập trang web của GIGABYTE để biết danh sách hỗ trợ CPU mới nhất.)

Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset

Intel® Z690 Express Chipset

Bộ nhớ

Hỗ trợ các mô-đun bộ nhớ DDR5 6000 (O.C.) / 5800 (O.C.) / 5600 (O.C.) / 5400 (O.C.) / 5200 (O.C.) / 4800/4000 MHz

4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)

Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer

Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ cổng tương thích HDMI 2.1 TMDS gốc.

1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Audio

Realtek® ALC1220-VB CODEC
* Giắc cắm đầu ra của bảng điều khiển phía sau hỗ trợ âm thanh DSD.
Âm thanh độ nét cao

Đầu ra analog 2 kênh

Hỗ trợ S / PDIF Out

Tín hiệu kỹ thuật số 7.1 kênh
* Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Mô-đun không dây    Mô-đun WIFI
WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
BLUETOOTH 5.2
Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.
Khe mở rộng

1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)

2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
(Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)

Công nghệ đa đồ họa

Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều

Giao diện lưu trữ

CPU:

1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)

Bộ chip:

1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2M_SB)

2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2Q_SB / M2P_SB)

6 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
* Tham khảo "2-7 Kết nối Nội bộ", để biết thông báo cài đặt cho các đầu nối M.2 và SATA.

Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB

Bộ chip:

1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2

1 x cổng USB Type-C® với hỗ trợ USB 3.2 Thế hệ 2, khả dụng thông qua đầu cắm USB bên trong

2 x cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

5 x cổng USB 3.2 Gen 1 (3 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

Bộ chip + 2 USB 2.0 Hub:

8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

Đầu nối I/O nội bộ

1 x đầu nối nguồn chính ATX 24 chân

1 x đầu nối nguồn ATX 12V 8 chân

1 x đầu nối nguồn ATX 12V 4 chân

1 x đầu cắm quạt CPU

1 x đầu cắm quạt tản nhiệt nước CPU

3 x đầu cắm quạt hệ thống

1 x đầu cắm quạt hệ thống / máy bơm làm mát nước

2 x đầu cắm dải LED có thể định địa chỉ

2 x đầu cắm dải LED RGB

4 x đầu nối M.2 Socket 3

6 x đầu nối SATA 6Gb / s

1 x tiêu đề bảng điều khiển phía trước

1 x tiêu đề âm thanh bảng điều khiển phía trước

1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2

1 x đầu cắm USB 3.2 Thế hệ 1

2 x đầu cắm USB 2.0 / 1.1

2 x đầu nối thẻ bổ trợ Thunderbolt ™

1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

1 x nút đặt lại

1 x nút Q-Flash Plus

1 x jumper đặt lại

1 x Clear CMOS jumper

＊ Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

Kết nối mặt sau

1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2

2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)

3 x cổng USB 3.2 Gen 1

4 x cổng USB 2.0 / 1.1

2 x đầu nối ăng ten SMA (2T2R)

1 x cổng HDMI

1 x DisplayPort

1 x cổng RJ-45

1 x đầu nối quang S / PDIF Out

2 x giắc cắm âm thanh

Bộ điều khiển I / O

Chip điều khiển iTE® I / O

BIOS

1 x 256 Mbit flash

Sử dụng AMI UEFI BIOS được cấp phép PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

@BIOS

EasyTune

Khởi động nhanh

Game Boost

BẬT / TẮT phí

RGB Fusion

Sao lưu thông minh

Trình xem thông tin hệ thống

Hỗ trợ cho Q-Flash Plus

Hỗ trợ Q-Flash

Hỗ trợ cài đặt Xpress

Phần mềm đóng gói

Norton® Internet Security (phiên bản OEM)
Realtek® Gaming LAN Tiện ích kiểm soát băng thông LAN

Hệ điều hành

Hỗ trợ cho Windows® 11 64-bit, Windows® 10 64-bit

Kích thước

ATX Form Factor; 30.5cm x 24.4cm

Giám sát H/W

Phát hiện điện áp

Phát hiện nhiệt độ

Phát hiện tốc độ quạt

Phát hiện tốc độ dòng chảy làm mát nước

Cảnh báo lỗi quạt

Kiểm soát tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt
