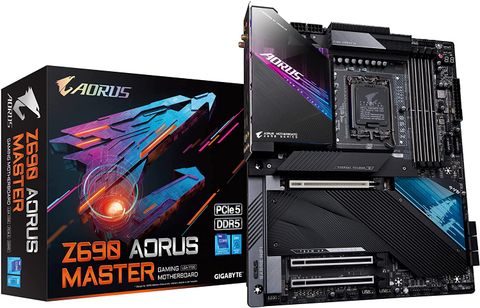

Z690 Aorus Master (rev. 1.x)

Thông tin sản phẩm:

CPU

Socket LGA1700: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5

Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset

Intel® Z690 Express Chipset

Bộ nhớ

Hỗ trợ các mô-đun bộ nhớ DDR5 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800/4000 MHz
4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)
(Vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)
Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Audio

Realtek® ALC1220-VB CODEC
* Giắc cắm đầu ra của bảng điều khiển phía trước hỗ trợ âm thanh DSD.
Chip DAC ESS ES9118
Hỗ trợ cho DTS: X® Ultra
Âm thanh độ nét cao
2/4 / 5.1 / 7.1 kênh
Hỗ trợ S / PDIF Out
LAN

Chip mạng LAN Marvell® AQtion AQC113C 10GbE
(10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps)

Mô-đun giao tiếp không dây

Mô-đun WIFI
WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
BLUETOOTH 5.2
Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị.
Khe mở rộng

1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
* Khe PCIEX4_1 chia sẻ băng thông với đầu nối M2C_SB. Khe PCIEX4_1 sẽ không khả dụng khi thiết bị được lắp vào đầu nối M2C_SB.
(Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
Công nghệ đa đồ họa

Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều

Giao diện lưu trữ

CPU:

1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip:

2 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB, M2Q_SB)
1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2242/2260/2280 PCIe 3.0 x4 / x2) (M2C_SB)
1 x đầu nối M.2 (Socket 3, M key, loại 2242/2260/2280 SATA và hỗ trợ SSD PCIe 4.0 x4 / x2) (M2M_SB)
6 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
* Tham khảo "2-8 Kết nối Nội bộ" để biết thông báo cài đặt cho các đầu nối PCIEX4_1, M.2 và SATA. Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được kích hoạt trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB

Bộ chip:

2 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2 (1 cổng ở mặt sau, 1 cổng khả dụng qua đầu cắm USB bên trong)
3 x cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau panel
Chipset + USB 3.2 Gen 2 Hub

1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2
2 x USB 3.2 Gen 2 Type-A cổng (màu đỏ) ở mặt sau
Chipset + 2 USB 3.2 Gen 1 Hubs

8 cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 4 cổng khả dụng qua đầu cắm USB bên trong)
Bộ chip + Hub USB 2.0

4 cổng USB 2.0 / 1.1 khả dụng thông qua đầu cắm USB bên trong
Đầu nối I / O nội bộ

1 x đầu nối nguồn chính ATX 24 chân
2 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
4 x đầu cắm quạt hệ thống
4 x hệ thống quạt / tiêu đề máy bơm làm mát nước
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
5 x đầu nối M.2 Socket 3
6 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
2 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề phát hiện tiếng ồn
2 x đầu nối thẻ bổ trợ Thunderbolt ™
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x nút nguồn
1 x nút đặt lại
1 x jumper đặt lại
1 x Clear CMOS jumper
2 x đầu cắm cảm biến nhiệt độ
Điểm đo điện áp
Kết nối mặt sau

1 x nút Q-Flash Plus
1 x nút Xóa CMOS
2 x đầu nối ăng ten SMA (2T2R)
1 x DisplayPort
1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2
1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2x2
5 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
4 x cổng USB 3.2 Gen 1
1 x cổng RJ-45
1 x đầu nối quang S / PDIF Out
5 x giắc cắm âm thanh
Bộ điều khiển I / O

iTE® I / O Controller

Giám sát H / W
Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng chảy làm mát nước
Cảnh báo lỗi quạt
Điều khiển tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (máy bơm) bạn lắp đặt.
Phát hiện tiếng ồn
BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Các tính năng độc đáo

Hỗ trợ cho Trung tâm APP

* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ.

Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

@BIOS
Easy Tune
Khởi động nhanh
Tăng cường trò chơi
BẬT / TẮT Sạc
RGB Fusion
Sao lưu thông minh
Trình xem thông tin hệ thống
Hỗ trợ cho Q-Flash Plus

Hỗ trợ Q-Flash

Hỗ trợ cài đặt Xpress

Phần mềm đóng gói

Norton® Internet Security (phiên bản OEM)
cFosSpeed

Hệ điều hành    Hỗ trợ Windows® 11 64 bit, Windows® 10 64 bit
Hệ số hình thức    Hệ số hình thức E-ATX; 30,5cm x 25,9cm
