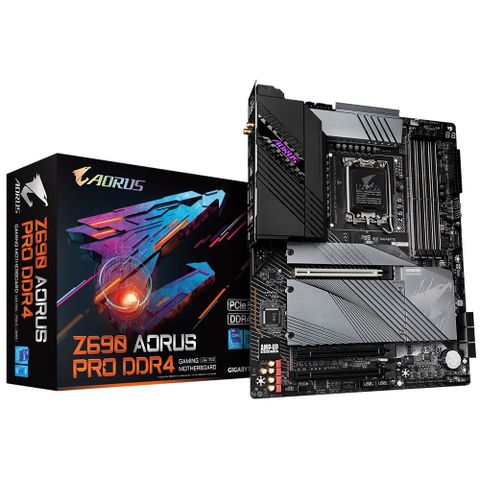

Z690 Aorus Pro (rev. 1.x)

Thông tin sản phẩm:

CPU

Ổ cắm LGA1700: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5
Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset

Intel® Z690 Express Chipset

Bộ nhớ

Hỗ trợ các mô-đun bộ nhớ DDR5 6200 (O.C.) / 6000 (O.C.) / 5800 (O.C.) / 5600 (O.C.) / 5400 (O.C.) / 5200 (O.C.) / 4800/4000 MHz
4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:
1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Audio

Realtek® ALC4080 CODEC
Âm thanh độ nét cao
Đầu ra analog 2 kênh
Hỗ trợ S / PDIF Out
Tín hiệu kỹ thuật số 7.1 kênh
* Đầu ra thực tế của tín hiệu kỹ thuật số có thể khác nhau tùy thuộc vào nội dung phát lại và phần mềm được sử dụng, đồng thời cần có DAC bên ngoài.

LAN

Chip mạng LAN Intel® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mb / giây)

Mô-đun giao tiếp không dây

WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
BLUETOOTH 5.2
Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.

Khe mở rộng

1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
2 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4_1, PCIEX4_2)
(Các khe cắm PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)
Công nghệ đa đồ họa

Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều

Giao diện lưu trữ

CPU:

1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Bộ chip:

1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SATA và PCIe 4.0 x4 / x2 SSD) (M2C_SB)
2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280/22110 PCIe 4.0 x4 / x2) (M2P_SB / M2Q_SB)
6 x đầu nối SATA 6Gb / s
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10

* Tham khảo "2-8 Kết nối Nội bộ", để biết thông báo cài đặt cho các đầu nối M.2 và SATA.

Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB

Bộ chip:

2 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2 (1 cổng ở mặt sau, 1 cổng khả dụng thông qua đầu cắm USB bên trong)
4 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
Bộ chip + 2 Trung tâm USB 3.2 Thế hệ 1:

6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
Bộ chip + 2 USB 2.0 Hub:

8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)
Đầu nối I / O nội bộ

1 x đầu nối nguồn chính ATX 24 chân
1 x đầu nối nguồn ATX 12V 8 chân
1 x đầu nối nguồn ATX 12V 4 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt tản nhiệt nước CPU
4 x đầu cắm quạt hệ thống
2 x quạt hệ thống / đầu bơm nước làm mát
2 x đầu cắm dải LED có thể định địa chỉ
2 x đầu cắm dải LED RGB
4 x đầu nối M.2 Socket 3
6 x đầu nối SATA 6Gb / s
1 x tiêu đề bảng điều khiển phía trước
1 x tiêu đề âm thanh bảng điều khiển phía trước
1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
1 x đầu cắm USB 3.2 Thế hệ 1
2 x đầu cắm USB 2.0 / 1.1
1 x tiêu đề phát hiện tiếng ồn
2 x đầu nối thẻ bổ trợ Thunderbolt ™
1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x nút nguồn
1 x nút đặt lại
1 x nút Q-Flash Plus
2 x đầu cắm cảm biến nhiệt độ
1 x jumper đặt lại
1 x Clear CMOS jumper
＊ Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

Kết nối mặt sau

1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
4 x cổng USB 3.2 Gen 2 Type-A (màu đỏ)
4 x cổng USB 3.2 Gen 1
4 x cổng USB 2.0 / 1.1
2 x đầu nối ăng ten SMA (2T2R)
1 x DisplayPort
1 x cổng RJ-45
1 x đầu nối quang S / PDIF Out
2 x giắc cắm âm thanh

Bộ điều khiển I / O

Chip điều khiển iTE® I / O
Giám sát H / W
Phát hiện điện áp
Phát hiện nhiệt độ
Phát hiện tốc độ quạt
Phát hiện tốc độ dòng chảy làm mát nước
Cảnh báo lỗi quạt
Kiểm soát tốc độ quạt
* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.
Phát hiện tiếng ồn

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
@BIOS
EasyTune
Khởi động nhanh
Game Boost
BẬT / TẮT phí
RGB Fusion
Sao lưu thông minh
Trình xem thông tin hệ thống
Hỗ trợ cho Q-Flash Plus
Hỗ trợ Q-Flash
Hỗ trợ cài đặt Xpress

Phần mềm đóng gói

Norton® Internet Security (phiên bản OEM)
cFosSpeed

Hệ điều hành

Hỗ trợ cho Windows® 11 64-bit, Windows® 10 64-bit

Kích thước

Hệ số dạng ATX; 30,5cm x 24,4cm
