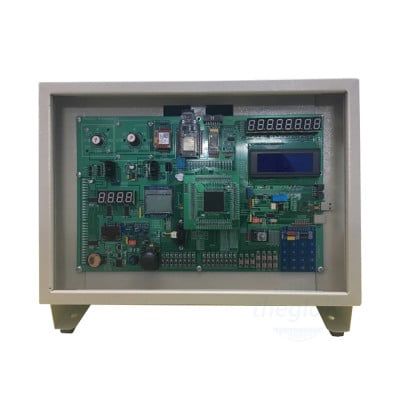

Bộ Kit Thực Hành Thiết Kế Vi Mạch Số HDL FPGA Model: VMSLT-3

Bộ Kit Thực Hành Thiết Kế Vi Mạch Số HDL FPGA Model: VMSLT-3

ViệnAI trungtambaohanh.com tiếp nhận kiểm tra các lỗi của Bộ Kit VMSLT-3

Bộ Kit Thực Hành Thiết Kế Vi Mạch Số HDL FPGA Model: VMSLT-3 có thể được tiếp nhận tại trungtambaohanh.com để kiểm tra từ lỗi cơ bản đến chuyên sâu trên bo FPGA, mạch nạp và các module ngoại vi. Khả năng khắc phục, linh kiện cần thay hoặc phương án xử lý sẽ được xác nhận sau khi kỹ thuật viên đo kiểm thực tế.

Dấu hiệu bất thường ở nguồn và bo mạch FPGA

• Kit không khởi động hoặc không có tín hiệu hoạt động sau khi cấp nguồn 220VAC; cần kiểm tra biến áp hạ áp, các đường nguồn 1V8, 2V5, 3V3 và bo FPGA.
• Máy tính không nhận chip FPGA khi thực hiện nạp cấu hình; kỹ thuật viên cần kiểm tra nguồn nuôi, chip XC3S500E-PQ208, mạch nạp và đường giao tiếp giữa các bo.
• Chương trình VHDL hoặc Verilog đã biên dịch nhưng kit không chạy đúng, mất trạng thái sau mỗi lần cấp điện; cần đối chiếu file cấu hình trong ROM 8Mbit và tín hiệu dao động 50MHz.
• Bo mạch nóng bất thường, có mùi khét hoặc nguồn sụt khi kết nối module; nên ngắt điện và kiểm tra chạm chập, mạch ổn áp cùng các chân cấp nguồn trước khi vận hành tiếp.

Dấu hiệu lỗi ở mạch nạp và giao tiếp với máy tính

• Mạch nạp không truyền được cấu hình, quá trình nạp dừng giữa chừng hoặc báo không nhận thiết bị; cần kiểm tra cáp giao tiếp, mạch nạp FPGA và cổng kết nối.
• Bộ chuyển đổi USB sang COM không tạo cổng trên máy tính hoặc cổng COM bị mất khi thao tác; hướng kiểm tra gồm cáp, mạch chuyển đổi và phần mềm điều khiển tương ứng.
• Giao tiếp UART với module Bluetooth, SIM hoặc Wifi BLE ESP32 bị mất dữ liệu, sai ký tự hoặc không phản hồi; cần đối chiếu mức tín hiệu, dây nối và cấu hình tốc độ truyền.

Dấu hiệu bất thường ở LED, LCD và các module ngoại vi

• LED đơn, LED 7 đoạn hoặc LED báo trạng thái switch không sáng dù chương trình đã chạy; cần kiểm tra tín hiệu I/O, dây kết nối, nguồn module và linh kiện hiển thị.
• LCD 20x4, GLCD hoặc bàn phím ma trận 4×4 hiển thị sai, không nhận phím hoặc mất đèn nền; hướng kiểm tra gồm chuẩn giao tiếp 4 bit/8 bit, đường dữ liệu và mạch điều khiển backlight.
• Nút nhấn, switch, buzzer hoặc relay phản hồi chập chờn, sai mức logic; kỹ thuật viên cần đo tín hiệu đầu vào, đầu ra và kiểm tra tiếp điểm, dây cáp hoặc mạch điều khiển liên quan.
• Cảm biến LM35, DS18B20, DHT11, load-cell hoặc joystick trả về giá trị bất thường; cần kiểm tra nguồn cảm biến, chuẩn giao tiếp tương ứng, dây tín hiệu và module ADC/HX711.

Thiết bị được tiếp nhận để ghi nhận tình trạng, đo kiểm từng khối và báo rõ nguyên nhân dự kiến, phương án cùng chi phí trước khi thực hiện. Trung tâm chuyên tiếp nhận Bộ Kit Thực Hành Thiết Kế Vi Mạch Số HDL FPGA Model: VMSLT-3 với khả năng tìm linh kiện khó, xử lý nhanh lấy ngay 21/7 khi đủ điều kiện và hỗ trợ tận nhà cho thiết bị đã hết hạn hoặc bị hãng từ chối tiếp nhận bảo hành; vui lòng liên hệ để được tư vấn.
