FNIRSI DSO-TC4 Máy Hiện Sóng Cầm Tay Tích Hợp Kiểm Tra Linh Kiện Điện

FNIRSI DSO-TC4 Máy Hiện Sóng Cầm Tay Tích Hợp Kiểm Tra Linh Kiện Điện Tử, Máy Phát Tín Hiệu 10MHz

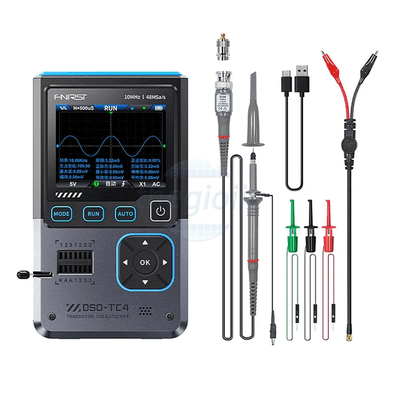

FNIRSI DSO-TC4 Máy Hiện Sóng Cầm Tay Tích Hợp Kiểm Tra Linh Kiện Điện Tử, Máy Phát Tín Hiệu 10MHz kết hợp máy hiện sóng số 10MHz, bộ phát tín hiệu và chức năng nhận dạng linh kiện điện tử trong cùng một thiết bị cầm tay. Máy có tốc độ lấy mẫu thời gian thực 48MSa/s, hỗ trợ 13 dạng sóng và có khả năng kiểm tra transistor, diode, MOSFET, SCR, điện trở, tụ điện, cuộn cảm cùng nhiều linh kiện khác.

Nhờ màn hình TFT 2.8 inch, pin sạc 1500mAh và thân máy gọn nhẹ, thiết bị phù hợp với kỹ thuật viên điện tử, công việc bảo trì mạch, kiểm tra thiết bị, chẩn đoán hệ thống ô tô cũng như hoạt động nghiên cứu và phát triển (R&D).

Đặc điểm thiết kế và sử dụng

• Đèn nền có thể thay đổi độ sáng theo điều kiện quan sát.
• Sạc qua cổng USB Type-C với nguồn 5V/1A.
• Ngôn ngữ hiển thị gồm Tiếng Trung, Tiếng Anh, Tiếng Đức, Tiếng Bồ Đào Nha, Tiếng Nhật, Tiếng Tây Ban Nha, Tiếng Hàn và Tiếng Nga.
• Kích thước thân máy: 90 x 142 x 27.5mm.
• Khối lượng: 186g.

Khả năng đo của máy hiện sóng

• Tốc độ lấy mẫu thời gian thực đạt 48MSa/s, băng thông tương tự 10MHz.
• Trở kháng đầu vào: 1MΩ; hỗ trợ ghép tín hiệu AC và DC.
• Dải điện áp đo với đầu dò 1X là 80Vpp (±40V); với đầu dò 10X là 800Vpp (±400V).
• Độ nhạy theo trục dọc ở thang đo 1X: 10mV/div ~ 10V/div.
• Vị trí trục dọc điều chỉnh được và hiển thị trực tiếp giá trị thiết lập.
• Time Base hoạt động trong khoảng 50ns ~ 20s/div.
• Ba chế độ kích gồm Auto, Normal và Single; kiểu kích chọn được sườn lên (Rising Edge) hoặc sườn xuống (Falling Edge).
• Mức kích có thể điều chỉnh, đồng thời hiển thị giá trị trên màn hình.
• Chức năng HOLD cho phép giữ lại nội dung đang quan sát.

Các phép đo tự động

• Máy hỗ trợ đọc Max, Min, Avg và RMS.
• Có thể xác định Vpp, Frequency, Period và Duty Cycle của tín hiệu.

Chức năng kiểm tra linh kiện điện tử

Transistor

• Đo hệ số khuếch đại dòng hFE và điện áp Base-Emitter (Ube).
• Đo dòng Collector (Ic) / Emitter (Ie).
• Kiểm tra dòng rò ngược Collector-Emitter (Iceo, Ices).
• Đo điện áp rơi thuận của diode bảo vệ (Uf).

Diode và diode Zener

• Diode có điện áp rơi thuận dưới 5V được hỗ trợ kiểm tra.
• Có thể đo điện dung tiếp giáp P-N và dòng rò ngược.
• Diode Zener có dải điện áp 0.01 ~ 32V.
• Thiết bị đo điện áp đánh thủng ngược trong vùng kiểm tra K-A-A.

FET

JFET: đo điện dung cổng (Cg), dòng Drain (Id) theo điện áp Vgs và điện áp rơi thuận của diode bảo vệ (Uf).

IGBT: kiểm tra dòng Drain (Id) theo điện áp Vgs cùng điện áp rơi thuận của diode bảo vệ (Uf).

MOSFET: đo điện áp ngưỡng (Vt), điện dung Gate (Cg), điện trở Drain-Source (Rds) và điện áp rơi thuận của diode bảo vệ (Uf).

Thyristor

• SCR: điện áp kích dưới 5V và điện áp cổng (Gate Voltage).
• TRIAC: dòng kích dưới 6mA và điện áp cổng (Gate Voltage).

Linh kiện thụ động và cảm biến

• Tụ điện: dải 25pF ~ 100mF, đo điện dung và Vloss.
• Điện trở: dải 0.01Ω ~ 50MΩ.
• Cuộn cảm: dải 10μH ~ 1000μH, kèm khả năng đo điện trở DC.
• Cảm biến DS18B20 được hỗ trợ với các chân GND, DQ, VDD.
• Cảm biến nhiệt độ và độ ẩm DHT11 sử dụng các chân VDD, DATA, GND.

Chức năng máy phát tín hiệu

• Bộ phát cung cấp 13 dạng sóng đầu ra.
• Tần số đầu ra nằm trong khoảng 0 ~ 50kHz.
• Duty Cycle của sóng vuông điều chỉnh từ 0 ~ 100%.
• Biên độ đầu ra thiết lập trong khoảng 0.1V ~ 3.0V.

Hỗ trợ lựa chọn thiết bị đo

FNIRSI DSO-TC4 phù hợp khi cần kết hợp quan sát dạng sóng, tạo tín hiệu thử và kiểm tra nhanh linh kiện trên bàn làm việc hoặc khi di chuyển. Bạn có thể tham khảo thêm nhóm Thiết Bị Đo Kiểm, Đầu Dò để chọn thiết bị theo nhu cầu đo thực tế.

Để được tư vấn cách sử dụng, lựa chọn thiết bị phù hợp hoặc tiếp nhận yêu cầu hỗ trợ kỹ thuật, hãy liên hệ trungtambaohanh.com qua hotline 0967891080. Thông tin cụ thể sẽ được trao đổi dựa trên tình trạng và nhu cầu thực tế của khách hàng.
