Nuvoton Panasonic PX-PAC-X2IU- 0N5 thiết bị nạp chip độc lập

Nuvoton Panasonic PX-PAC-X2IU- 0N5 (KU-X2IUR) thiết bị nạp chip độc lập (isolated/Dwire 10-pin)

Panasonic hoàn tất chuyển giao mảng bán dẫn cho Nuvoton

Panasonic Corporation, có trụ sở tại Osaka, Nhật Bản, đã xác nhận hoàn tất việc chuyển giao mảng kinh doanh bán dẫn đã công bố trước đó cho Nuvoton Technology Corporation. Đây là doanh nghiệp bán dẫn có trụ sở tại Đài Loan và thuộc hệ sinh thái Winbond Electronics Corporation, sau khi thương vụ nhận đủ phê duyệt từ cơ quan quản lý.

Hệ thống gỡ lỗi và nạp chương trình

Hệ thống nạp chương trình PanaX EX2

Model: PX-PAC-X2IU- 0N5 (KU-X2IUR)

Tham khảo Nuvoton Panasonic PX-PAC-X2IU- 0N5 (KU-X2IUR) thiết bị nạp chip độc lập (isolated/Dwire 10-pin) để xác định đúng thiết bị theo nhu cầu nạp chip độc lập.

Tính năng của hệ thống nạp PanaX EX2

PanaX EX2 là môi trường nạp độc lập dành cho vi điều khiển có bộ nhớ không mất dữ liệu. Hệ thống được sử dụng cùng bo mạch đế nạp, bo mạch nạp và một thiết bị thuộc dòng PanaX EX hoặc PanaX SP.

Môi trường gỡ lỗi và nạp chương trình trên bo mạch PanaX EX2 – chế độ cách ly

Model: Nuvoton Panasonic PX-PAC-X2IU- 0N5 (KU-X2IUR)

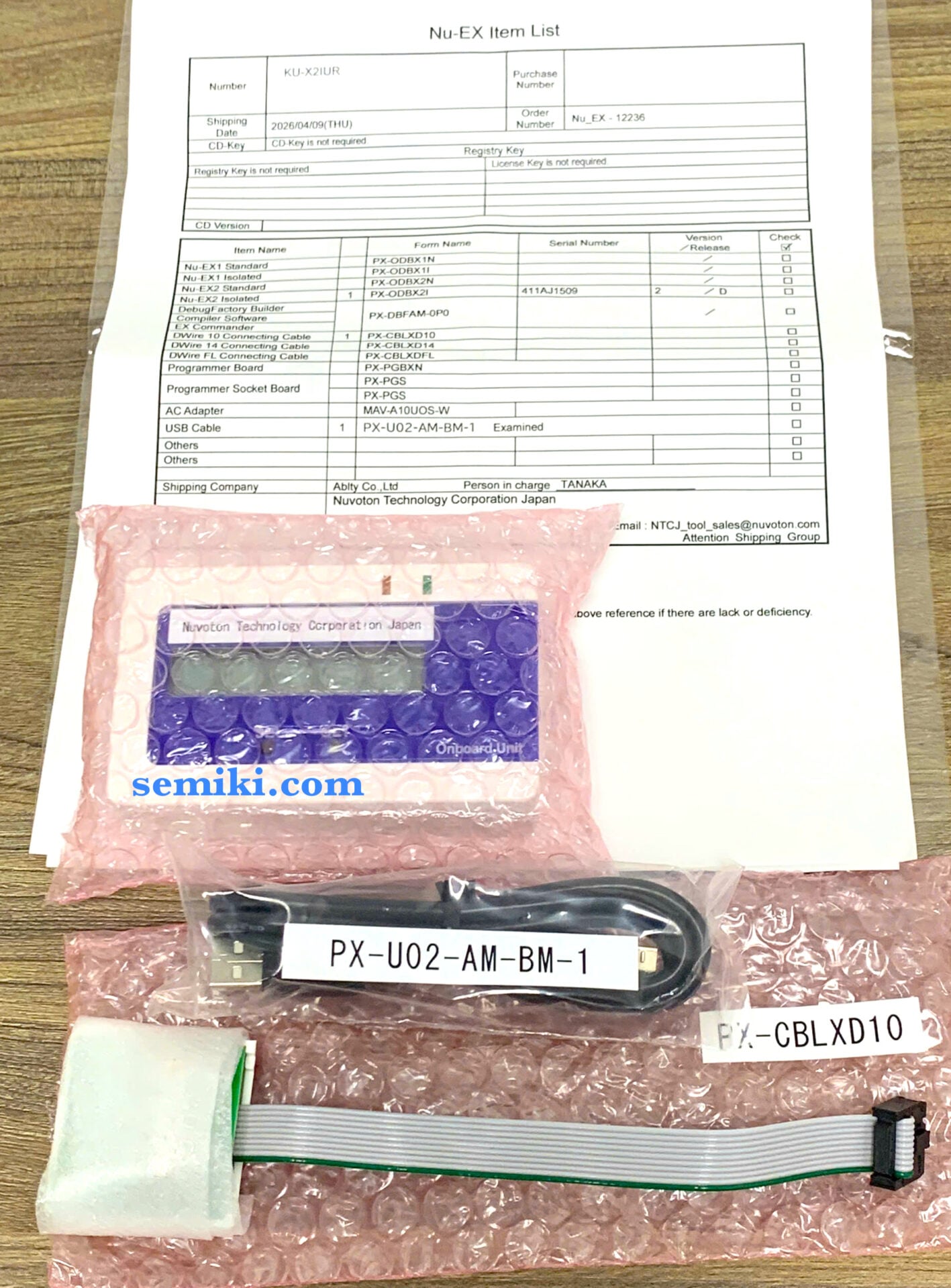

• Bộ cáp USB và cáp kết nối DWire 10-pin dành cho chế độ cách ly.
• Tùy chọn hỗ trợ điều khiển từ xa có thể được mở rộng theo cấu hình đặt mua.

Phiên bản này cung cấp môi trường gỡ lỗi và nạp flash trên bo mạch trong một thiết bị duy nhất. Chức năng nạp flash hỗ trợ ghi chương trình cho sản xuất hàng loạt.

Thiết bị có tốc độ đáp ứng cao ở cả thao tác gỡ lỗi và nạp flash, đồng thời hướng đến cấu hình có chi phí hợp lý. Hệ thống hỗ trợ các dòng vi điều khiển MN101C, MN101E, MN101L, MN103L, MN103S và MN103H.

Bộ sản phẩm đi kèm phần mềm gỡ lỗi DebugFactory Builder và phần mềm nạp chương trình dành cho các sản phẩm vi điều khiển Panasonic. Giấy phép sử dụng không giới hạn, cho phép tiếp tục hỗ trợ sản phẩm mới thông qua các bản cập nhật phần mềm.

Tóm tắt sản phẩm

• Hệ thống gồm bo mạch nạp, bo mạch đế nạp và PanaX EX series hoặc PanaX SP. Bo mạch nạp sử dụng mạch chung cho từng nhóm vi điều khiển, còn bo mạch đế nạp có mạch chuyên biệt theo từng vi điều khiển.
• Việc nạp vào bộ nhớ không mất dữ liệu của vi điều khiển được thực hiện bằng giao tiếp nối tiếp giữa PanaX EX series hoặc PanaX SP và vi điều khiển.
• PanaX EX series hoặc PanaX SP kết nối với máy tính chủ qua cáp USB. Bo mạch nạp và bo mạch đế nạp không cần cấp nguồn riêng.
• Có thể nạp vào bộ nhớ không mất dữ liệu tích hợp mà không cần kết nối máy tính chủ. Khi đó, dữ liệu chương trình phải được đăng ký trước vào PanaX EX2 hoặc PanaX SP.
• Khi PanaX EX2 hoặc PanaX SP không kết nối với máy tính chủ, nguồn điện được cấp từ bộ chuyển đổi AC.
• PanaX EX series hoặc PanaX SP hỗ trợ nạp đồng thời nhiều thiết bị qua kết nối USB.
• Hoạt động nạp đồng thời có thể được điều khiển từ một thiết bị khác, không nhất thiết là máy tính chủ.
• Không thể kết hợp PanaX EX series và PanaX SP trong cùng một lần nạp.

PanaX EX2 On-board debugger có các phiên bản Standard IO và Isolated IO. Gói PanaX EX2 có thể được chuẩn bị kèm bộ chuyển đổi AC. Bên cạnh bộ cáp DWire 10-pin, hệ thống còn có bộ cáp DWire 14-pin; tất cả các gói đều bao gồm cáp USB.

Khi sử dụng chức năng điều khiển từ xa, PanaX EX2 cần là phiên bản có hỗ trợ chức năng này. Nếu muốn kích hoạt tùy chọn điều khiển từ xa ngay khi mua, cần nêu rõ yêu cầu trong lúc đặt hàng. Với thiết bị PanaX EX2 đã mua trước đó, việc bổ sung tùy chọn cần được xác nhận qua kênh hỗ trợ bán dẫn theo tài liệu hướng dẫn.

PanaX có bốn cấu hình để đáp ứng các nhu cầu sử dụng khác nhau:

• EX1: phiên bản tiết kiệm, cần duy trì kết nối liên tục với máy tính chủ.
• EX2: phiên bản độc lập, có thể nạp chương trình mà không cần máy tính chủ.
• Standard: kết nối thông thường với mạch đích.
• Isolated: kết nối với mạch đích qua phương thức cách ly điện.

Khi cần hỗ trợ về Nuvoton Panasonic PX-PAC-X2IU- 0N5 (KU-X2IUR) thiết bị nạp chip độc lập (isolated/Dwire 10-pin), bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.

Các kiểu kết nối với mạch đích gồm đầu nối box 14-pin, đầu nối box 10-pin và cáp mềm kích thước nhỏ; người dùng có thể lựa chọn theo hệ thống cần tích hợp.

Hỗ trợ và tiếp nhận tại Việt Nam

Viện trungtambaohanh.com hỗ trợ tư vấn thông tin sản phẩm, lựa chọn cấu hình kết nối và tiếp nhận yêu cầu kiểm tra phù hợp với thiết bị thực tế. Hotline tư vấn: 0967891080.

Ngoài nhóm máy nạp chip, bạn có thể xem thêm các Giải pháp đang được cung cấp trên hệ thống.

Với nhu cầu thiết bị công nghệ trong gia đình, danh mục Smart home cũng được phân loại riêng để tiện tham khảo.

Nếu cần tìm linh kiện thao tác cho máy tính bảng, có thể xem nhóm Nút Home Ipad.

Vui lòng liên hệ Viện qua hotline 0967891080 để được tư vấn miễn phí trước khi lựa chọn cấu hình hoặc gửi thiết bị. Thông tin tiếp nhận và phương án phù hợp sẽ được xác nhận dựa trên tình trạng thực tế.

Thông số kỹ thuật Nuvoton Panasonic PX-PAC-X2IU- 0N5 (KU-X2IUR) thiết bị nạp chip độc lập (isolated/Dwire 10-pin)
