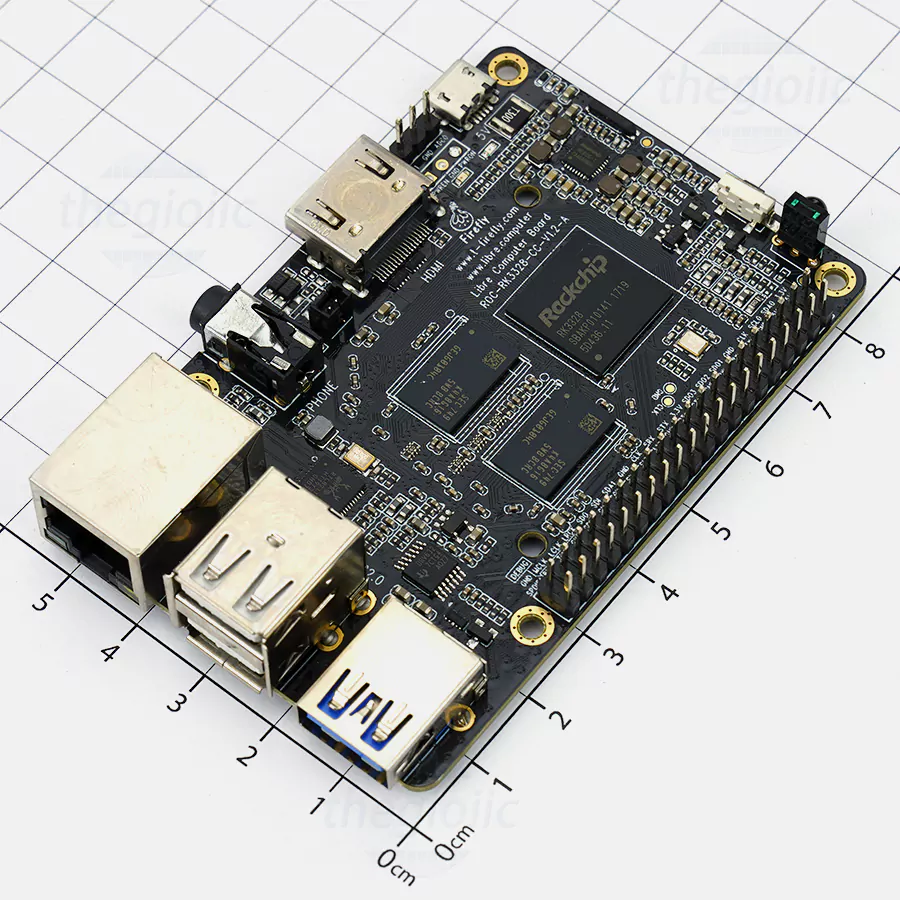

ROC-RK3328-CC-4GB 4GB RAM

ROC-RK3328-CC-4GB 4GB RAM là bo mạch được phát triển như lựa chọn phần cứng thay thế cho Raspberry Pi 3 Model B. Nền tảng này hướng đến hiệu suất cao hơn, dung lượng bộ nhớ lớn hơn, mức tiêu thụ năng lượng thấp hơn, thông lượng I/O tốt hơn và hỗ trợ nội dung 4K. Bo mạch sử dụng các thành phần có tính mở, cải thiện khả năng tăng tốc phương tiện, hạn chế sự phụ thuộc vào giao diện khóa của nhà cung cấp và hỗ trợ Android 7.1.

ROC-RK3328-CC được xây dựng trên các công nghệ hiện đại cùng dòng chip đã được kiểm chứng và có khả năng cung ứng lâu dài. Nền tảng được hỗ trợ bởi Linux upstream, đồng thời có gói phát triển downstream dựa trên Linux 4.9 LTS, cung cấp khả năng giải mã phương tiện 4K và tăng tốc đồ họa 3D.

Bo mạch phù hợp cho các dự án khám phá điện tử, giảng dạy lập trình, xây dựng trung tâm truyền thông, triển khai bảng hiệu kỹ thuật số, chơi game cổ điển hoặc thiết lập hệ thống video hai chiều. Dòng sản phẩm có các cấu hình 1GB, 2GB và 4GB, tận dụng hệ sinh thái linh kiện và cộng đồng phát triển rộng để xây dựng thêm nhiều sản phẩm, ứng dụng mới.

Chuẩn bị

• Bo mạch ROC-RK3328-CC Development board.
• Firmware.
• Máy tính Linux Host Computer.

Tham khảo hướng dẫn 《Build Kernel》 và 《Build Ubuntu Rfs》 để biên dịch các ảnh phân vùng. Ngoài ra, có thể tải firmware hợp nhất nếu đã có nguồn firmware phù hợp.

Quy trình tạo thẻ khởi động Linux

Sử dụng công cụ SDCard Installer trên Windows

Người dùng Windows có thể chọn công cụ SDCard Installer. Công cụ này hỗ trợ tải xuống, ghi và nạp firmware vào thẻ nhớ trong cùng một quy trình tương đối trực tiếp.

1. Cắm thẻ SD vào máy tính rồi mở SDCard Installer.
2. Nhấn nút Choose an OS, sau đó chọn ROC-RK3328-CC.
3. Trong danh sách lựa chọn, nếu máy tính chưa có hệ điều hành cần dùng, hãy tải xuống hệ điều hành phù hợp rồi nhấn OK. Nếu đã có image cục bộ, chọn Browse image, trỏ đến image cần nạp và xác nhận bằng OK.
4. Sau khi hoàn tất lựa chọn, kiểm tra để công cụ nhận đúng thẻ SD, nhấn FLASH và chờ quá trình ghi kết thúc.

Lưu ý: Khi quá trình ghi đạt 99% hoặc 100%, công cụ có thể hiển thị thông báo hoặc hình ảnh cảnh báo. Có thể bỏ qua thông báo này nếu firmware đã được ghi vào thẻ SD thành công.

1. Tháo thẻ SD khỏi máy tính, lắp vào khe TF của rk3328 rồi khởi động lại bo mạch.

Sử dụng script để tạo thẻ

Phương pháp này dùng lệnh dd trên Linux để ghi các tệp khởi động vào thẻ SD. Trình tự thực hiện gồm các bước sau:

• Biên dịch kernel và u-boot theo hướng dẫn 《Build Kernel》.
• Tạo Ubuntu rootfs theo hướng dẫn 《Build Ubuntu Rfs》.
• Tổng hợp tệp system.img để dùng cho bước tạo thẻ khởi động tiếp theo.

build/mk-image.sh -c rk3328 -t system -r rk-rootfs-build/linaro-rootfs.img

Dùng lệnh dưới đây để ghi firmware hợp nhất system.img vừa tạo vào thẻ SD:

build/flash_tool.sh -c rk3328 -d /dev/sdb -p system -i out/system.img

Sử dụng lệnh dd để tạo thẻ

Ở bước này, thẻ SD cũng cần được cắm vào máy tính Linux. Chạy lệnh sau để ghi firmware hợp nhất system.img vào thẻ:

pv -tpreb out/system.img | sudo dd of=/dev/sdb seek=0 conv=notrunc && sync

Ngoài cách ghi firmware hợp nhất, có thể ghi lần lượt các image phân vùng vào thẻ SD bằng các lệnh sau:

sudo dd if=./out/u-boot/idbloader.img of=/dev/sdb seek=64 conv=sync,fsync sudo dd if=./out/u-boot/uboot.img of=/dev/sdb seek=16384 conv=sync,fsync sudo dd if=./out/u-boot/trust.img of=/dev/sdb seek=24576 conv=sync,fsync sudo dd if=./out/boot.img of=/dev/sdb seek=32768 conv=sync,fsync sudo dd if=./out/linaro-rootfs.img of=/dev/sdb seek=262144 conv=sync,fsync

Trước khi thực hiện các lệnh ghi thẻ, cần xác nhận chính xác tên thiết bị lưu trữ, chẳng hạn /dev/sdb, để tránh ghi nhầm vào ổ đĩa khác.
