Siborg Systems Inc. Canada

Model: Smart Tweezers ST-5S

Smart Tweezers™ là thiết bị điện tử cầm tay có thiết kế chuyên biệt, kết hợp một cặp nhíp đo SMD mạ vàng với tay cầm bọc cách điện, kiểu dáng công thái học và mạch đo trở kháng LCR đầy đủ chức năng trong thân máy nhỏ gọn, trọng lượng nhẹ.

Thiết bị đo điện dung, điện trở và điện cảm của linh kiện bằng cách phân tích trở kháng mạch với tốc độ và độ chính xác cao. Ngoài ra, Smart Tweezers™ còn hỗ trợ kiểm tra diode, đo ESR và trở kháng Z.

Đây là công cụ phù hợp để kiểm tra, nhận diện linh kiện dán SMD và hỗ trợ phân tích các hệ thống điện tử phức tạp. Người dùng có thể tham khảo thêm Linh kiện PC khi cần đối chiếu các loại linh kiện điện tử liên quan.

Siborg Systems Inc. Smart Tweezers ST-5S là thiết bị đo LCR/ESR chuyên nghiệp dạng cầm tay, được thiết kế cho việc kiểm tra, nhận dạng và phân tích linh kiện SMD cũng như mạch điện tử phức tạp. Sự kết hợp giữa nhíp đo chính xác mạ vàng và đồng hồ đo kỹ thuật số cho phép đánh giá linh kiện nhanh bằng một tay.

Thiết kế công thái học và điều khiển thuận tiện

Các thiết lập mặc định có thể điều chỉnh thông qua hệ thống menu bằng nút điều hướng. Giao diện hiển thị cũng có thể đảo chiều ngay trong menu để thuận tiện cho người dùng tay trái.

• Tự động nhận diện linh kiện: Thiết bị xác định loại linh kiện L, C hoặc R, chọn tần số kiểm tra phù hợp và tự thiết lập thang đo nhằm giảm thời gian thử từng cài đặt.
• Phân loại theo dung sai: Chức năng sorting kết hợp tín hiệu âm thanh với các mức dung sai 1%, 5%, 10% và 20%, hỗ trợ phân loại nhanh các linh kiện rời.
• Khử ảnh hưởng ký sinh: Chức năng math null lưu giá trị lệch đo, giúp loại trừ điện trở hoặc điện dung ký sinh tại đầu nhíp khi đo các giá trị nhỏ.
• Nhiều chế độ kiểm tra: Hỗ trợ xác định cực diode, kiểm tra ngắn mạch và thông mạch, đồng thời hiển thị nhiều tham số trên cùng giao diện.
• Phần cứng tiện dụng: Trang bị đầu nhíp chính xác sản xuất tại Thụy Sĩ, cần điều hướng 4 chiều và màn hình OLED có thể lật cho người dùng thuận tay trái hoặc tay phải.

Smart Tweezers™ ST-5S

• Thông số đo: Có thể tự động hoặc thủ công đo điện cảm (L), điện dung (C), điện trở (R), điện trở nối tiếp tương đương (ESR) và trở kháng (Z).
• Độ chính xác: Độ chính xác cơ bản đạt 0,2% đối với điện trở và điện dung, 0,5% đối với điện cảm.
• Tín hiệu kiểm tra: Cho phép chọn mức tín hiệu 0,5 hoặc 1,0 Vrms. Mức 1,0 Vrms phù hợp để kiểm tra chính xác tụ gốm như X5R; mức thấp hơn thích hợp cho phép đo trên bo mạch mà hạn chế kích hoạt các linh kiện lân cận.
• Tần số kiểm tra: Hỗ trợ các tần số tiêu chuẩn từ 100 Hz đến 10 kHz.
• Pin và nguồn: Tích hợp pin Li-Ion sạc lại cùng cổng sạc micro-USB.

Công cụ đo linh kiện SMD kích thước nhỏ

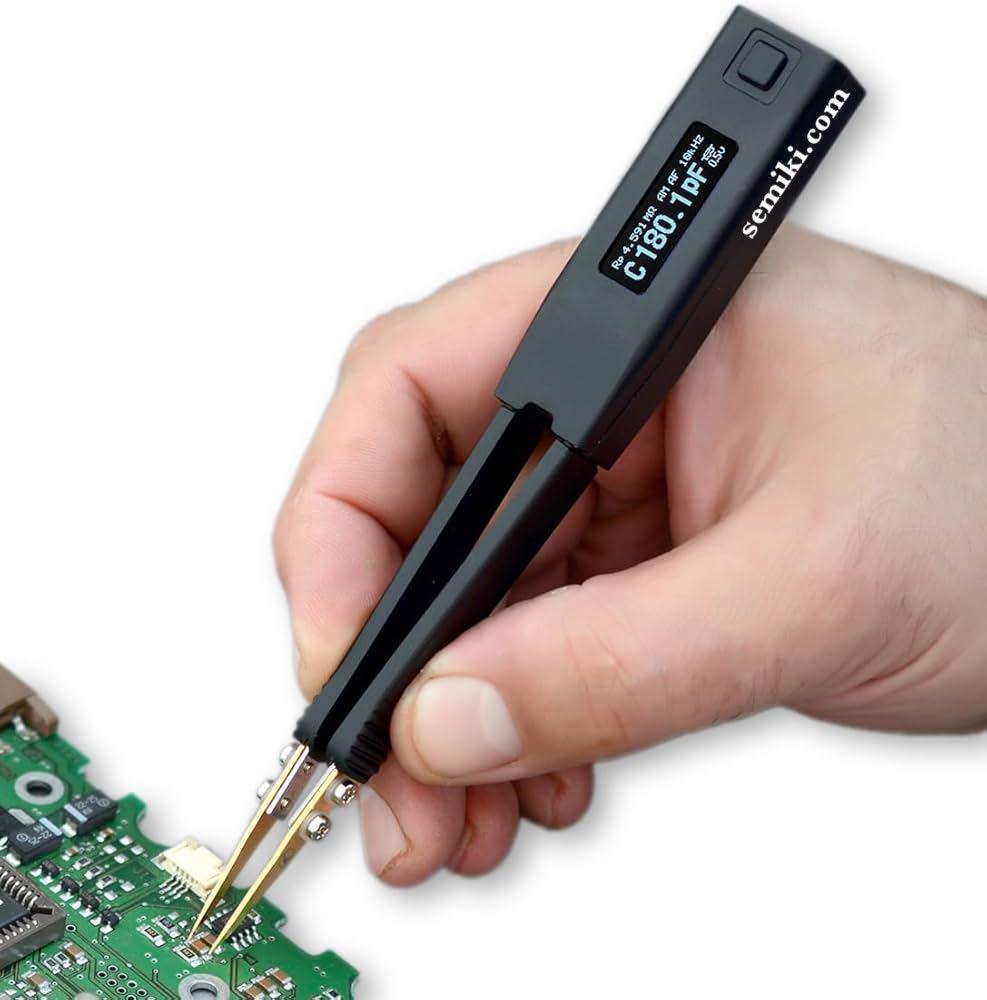

Linh kiện dán thường có kích thước rất nhỏ và không có chân dây như linh kiện truyền thống, vì vậy việc kiểm tra và nhận diện thường khó hơn. Smart Tweezers™ giúp phân loại, đánh giá linh kiện rời cũng như thực hiện phép đo và phân tích ngay trên bo mạch.

Đầu đo mạ vàng chính xác do IDEAL-TEK S.A. của Thụy Sĩ sản xuất có thể tiếp xúc ổn định với linh kiện SMD nhỏ đến định dạng 0201 hoặc đo các linh kiện đã được gắn trên bo mạch.

Chế độ đo ESR cho tụ điện

Smart Tweezers™ có chế độ ESR Meter/Tester để kiểm tra chất lượng các tụ điện có giá trị điện dung lớn.

Phù hợp với linh kiện thông thường

Thiết bị cũng có thể sử dụng với linh kiện điện tử dạng chân cắm truyền thống, hỗ trợ xác minh giá trị linh kiện nhanh và chính xác.

Pin Li-Ion Polymer tích hợp

Smart Tweezers™ được trang bị pin Li-Ion sạc lại dung lượng cao tích hợp bên trong. Thiết kế này không yêu cầu người dùng thay pin rời.

Các phiên bản Smart Tweezers

• Smart Tweezers ST-5S: phiên bản chuyên nghiệp tiêu chuẩn, hoạt động độc lập.
• Smart Tweezers ST5S-BT2: phiên bản nâng cấp có Bluetooth tích hợp, cho phép ghi nhật ký, truyền và lưu dữ liệu đo theo thời gian thực trên ứng dụng Android/iOS hoặc phần mềm Windows.
