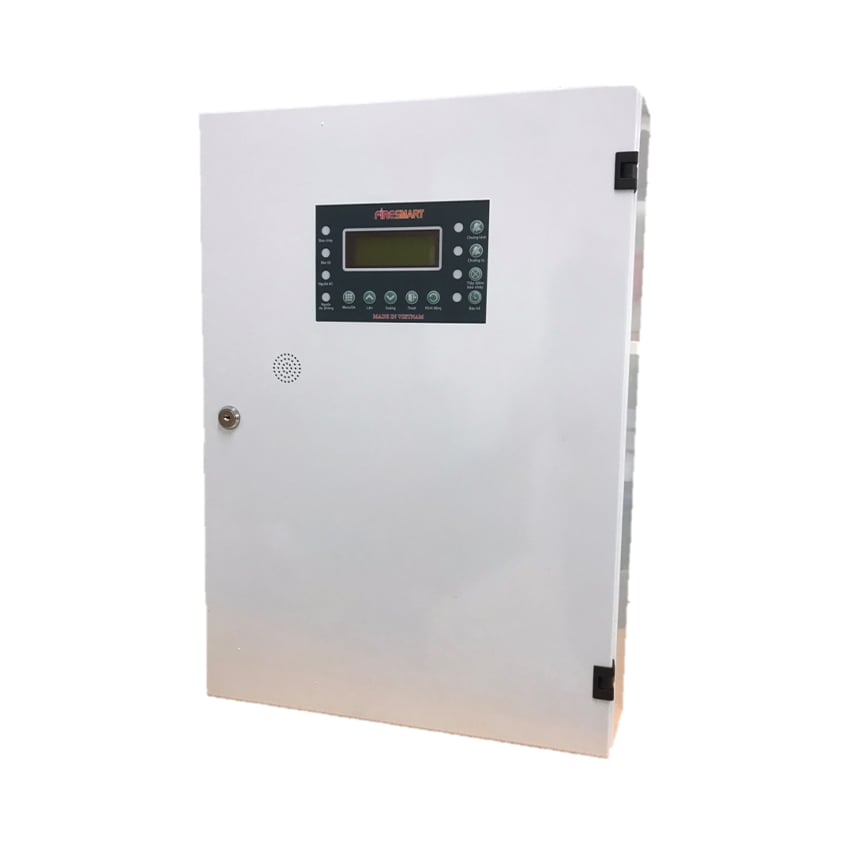

Tủ trung tâm báo cháy 10 kênh FSP-10

Tủ trung tâm báo cháy 10 kênh FSP-10

Mô tả sản phẩm

Tủ trung tâm báo cháy 10 kênh FSP-10 là thiết bị điều khiển chính trong hệ thống cảnh báo cháy, hỗ trợ giám sát và xử lý tín hiệu từ nhiều loại đầu báo khác nhau. Sản phẩm này được thiết kế để đáp ứng nhu cầu bảo vệ an toàn cháy nổ trong các công trình, với khả năng tùy chỉnh số lượng kênh phù hợp từ 8 đến 40 kênh, thích hợp cho các hệ thống quy mô vừa và nhỏ.

Đặc điểm của tủ trung tâm báo cháy FSP-10

Tủ trung tâm báo cháy FSP-10 mang nhiều đặc điểm ưu việt như sau:

• Có khả năng quản lý từ 8 đến 40 kênh báo cháy khác nhau, khẳng định tính linh hoạt trong việc mở rộng hệ thống.
• Tính năng cảnh báo lỗi tự động khi thiếu nguồn ắc quy, không có đầu báo trên kênh hoặc thiếu điện trở đầu cuối kênh giúp tăng độ tin cậy và giảm thiểu rủi ro vận hành.
• Người dùng có thể lựa chọn giữa chức năng báo lỗi chập kênh và báo chập cháy tùy theo nhu cầu sử dụng.
• Tương thích với nhiều loại thiết bị báo cháy gồm đầu báo khói, đầu báo nhiệt, chuông, còi đèn báo cháy kết hợp, nút nhấn và các thiết bị truyền tín hiệu báo cháy khác.

Module điều khiển và hiển thị FSP-10

Thiết bị được trang bị màn hình LCD và hệ thống đèn LED giúp hiển thị trạng thái của hệ thống một cách trực quan:

• Đèn LED báo cháy, báo lỗi, ngắt chuông kênh, báo chuông tủ, cho phép ngắt tiếp điểm relay báo cháy.
• Đèn LED báo cho phép tắt chức năng báo trễ nhằm kiểm tra lại các báo cháy của từng vùng.
• Đèn báo nguồn AC và DC trong trạng thái hoạt động bình thường bật sáng màu xanh.

Các phím chức năng

• CHUÔNG KÊNH: Dùng để bật hoặc tắt chuông báo ngoài tủ khi có tín hiệu báo cháy.
• CHUÔNG TỦ: Tắt chuông bên trong tủ khi xuất hiện tín hiệu cháy hoặc lỗi.
• TIẾP ĐIỂM BÁO CHÁY: Cho phép hoặc vô hiệu hóa tiếp điểm NO-NC relay báo cháy hoạt động.
• BÁO TRỄ: Bật tắt chức năng kiểm tra lại vùng báo cháy trước khi xác nhận trạng thái.
• MENU/OK: Chọn và xác nhận các tùy chọn trong menu cài đặt hệ thống.
• LÊN: Di chuyển con trỏ lên, tăng giá trị cài đặt, hoặc kiểm tra lỗi kênh khi hoạt động bình thường.
• XUỐNG: Di chuyển con trỏ xuống, giảm giá trị cài đặt và xem danh sách kênh lỗi.
• THOÁT: Thoát menu cài đặt hoặc hủy thay đổi giá trị.
• KHỞI ĐỘNG LẠI: Khởi động lại thiết bị đảm bảo hoạt động ổn định.

Trạng thái hoạt động của tủ trung tâm báo cháy 10 kênh

Khi hoạt động bình thường, màn hình hiển thị số kênh đã thiết lập trên dòng đầu tiên. Dòng tiếp theo hiển thị tên đơn vị và ngày giờ ở dòng thứ ba.

Trong trường hợp có lỗi như thiếu điện trở hoặc chập kênh, màn hình sẽ báo tổng số kênh đang có lỗi. Để biết chi tiết, người dùng nhấn phím "Xuống" để xem danh sách từng kênh bị lỗi.

Menu cài đặt gồm hai mục chính: điều chỉnh thời gian hiển thị và cập nhật số kênh khi thêm bo kênh mới.

Lắp đặt tủ trung tâm báo cháy 10 kênh FSP-10

• Đấu nối nguồn Adapter và Ắc quy: Cấp điện 220V AC cho chân L và N trên bộ chuyển đổi nguồn. Adapter và acquy đã được nối bên trong tủ, người dùng chỉ cần bật các công tắc để cấp nguồn cho bo mạch.
• Đấu nối đầu báo, nút nhấn cho từng kênh: Mỗi kênh được đấu nối riêng biệt theo số thứ tự.
• Đấu nối thiết bị ngoại vi: Tủ cung cấp các đầu ra cho báo cháy, báo lỗi, đèn báo, chuông, và nguồn 24V ổn định với dòng cho phép 500mA.

Vị trí và chức năng các cầu chì

Các cầu chì được bố trí để bảo vệ các mạch điện quan trọng, đảm bảo khi có sự cố quá tải hoặc ngắn mạch sẽ bảo vệ thiết bị tránh hư hại.

Đấu nối bo kênh

Bo kênh gồm 8 vị trí được đánh số 1 đến 8 tương ứng với công tắc 8 bit. Khi gạt công tắc lên, các kênh được đấu với điện trở đầu cuối, tránh báo lỗi thiếu điện trở. Công tắc shot khi gạt lên sẽ báo chập cháy, gạt xuống sẽ báo lỗi chập kênh.

Thông số kỹ thuật Tủ trung tâm báo cháy 10 kênh FSP-10
