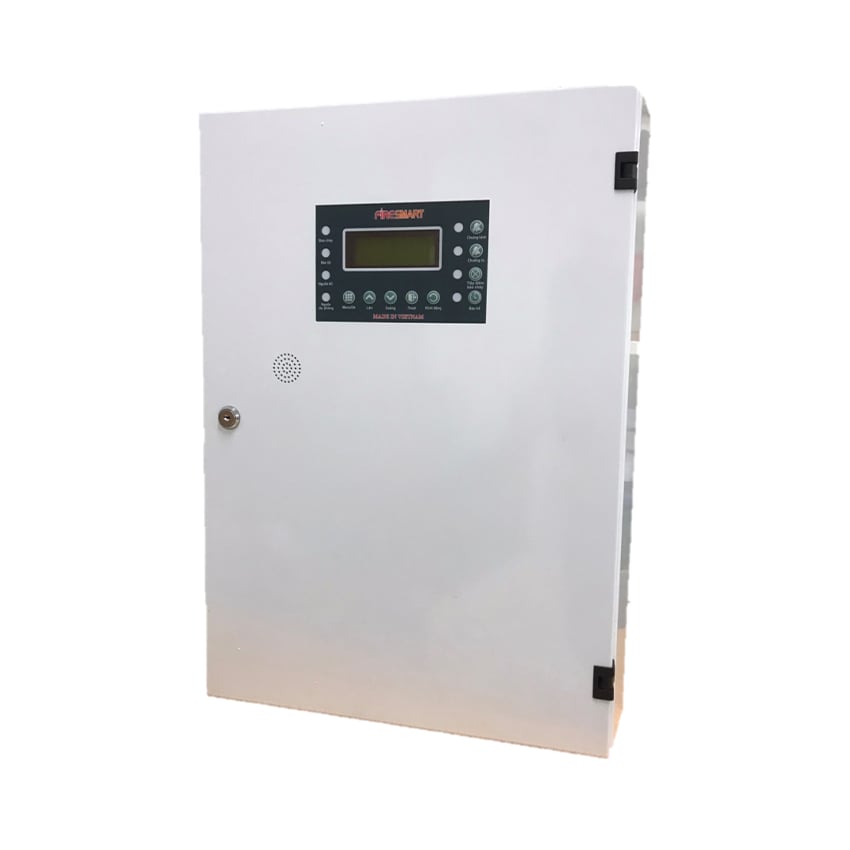

Tủ trung tâm báo cháy 15 kênh FSP-15

Tủ trung tâm báo cháy 15 kênh FSP-15

Mô tả sản phẩm

Tủ trung tâm báo cháy FSP-15 là thiết bị chuyên dụng dùng để giám sát và điều khiển hệ thống báo cháy với số kênh từ 8 đến 40, phù hợp cho nhiều loại đầu báo và thiết bị báo cháy khác nhau. Thiết bị đáp ứng yêu cầu báo lỗi nguồn, báo cháy, và cảnh báo trạng thái kênh giúp tăng hiệu quả giám sát và xử lý sự cố cháy nhanh chóng.

Đặc điểm của tủ trung tâm báo cháy FSP-15

• Hỗ trợ từ 8 đến 40 kênh báo cháy cho khả năng mở rộng linh hoạt theo từng công trình;
• Có chức năng báo lỗi khi thiếu nguồn ắc quy, thiếu đầu báo trên các kênh, hoặc thiếu điện trở cuối kênh giúp phát hiện sự cố kịp thời;
• Cho phép lựa chọn giữa hai tính năng cảnh báo chập báo lỗi và chập báo cháy phù hợp với từng yêu cầu giám sát;
• Có thể kết nối với nhiều thiết bị báo cháy gồm đầu báo khói, đầu báo nhiệt, chuông báo cháy, còi đèn báo cháy kết hợp, nút nhấn báo cháy và thiết bị truyền tin báo cháy.

Module điều khiển và hiển thị FSP-15

Thiết bị trang bị màn hình LCD cùng các đèn LED để hiển thị trạng thái tổng quan hệ thống báo cháy từ 8 đến 40 kênh. Các LED báo gồm:

• LED báo cháy;
• LED báo lỗi;
• LED báo ngắt chuông từng kênh;
• LED báo chuông tủ;
• LED cho phép ngắt tiếp điểm relay báo cháy;
• LED cho phép tắt chức năng báo trễ giúp kiểm soát lại báo cháy trong từng vùng;
• LED nguồn AC và DC với trạng thái bình thường sáng màu xanh.

Các phím chức năng

• CHUÔNG KÊNH: bật/tắt chuông ngoài tủ cho kênh khi có tín hiệu báo cháy;
• CHUÔNG TỦ: tắt chuông trong tủ khi có tín hiệu cháy hoặc lỗi;
• TIẾP ĐIỂM BÁO CHÁY: cho phép kích hoạt hoặc vô hiệu hóa tiếp điểm relay báo cháy NO-NC;
• BÁO TRỄ: bật/tắt chế độ kiểm tra lại báo cháy vùng (zone);
• MENU/OK: chọn menu cài đặt hệ thống và xác nhận các giá trị;
• LÊN: di chuyển con trỏ lên trong menu, tăng giá trị hoặc kiểm tra lỗi kênh khi ở chế độ hoạt động;
• XUỐNG: di chuyển con trỏ xuống trong menu, giảm giá trị;
• THOÁT: thoát menu hoặc hủy thay đổi cài đặt;
• KHỞI ĐỘNG LẠI: khởi động lại tủ trung tâm.

Trạng thái hoạt động của tủ FCP-15

Khi thiết bị hoạt động bình thường, màn hình hiển thị số kênh được thiết lập ở dòng đầu tiên, tên công ty ở dòng thứ hai và hiển thị ngày giờ ở dòng thứ ba. Nếu có lỗi như thiếu trở cuối hay chập kênh, màn hình sẽ báo tổng số kênh lỗi. Để xem chi tiết kênh lỗi, người dùng nhấn phím "Xuống" để thao tác.

Nhấn "Menu" sẽ hiện hai mục cài đặt: Cài đặt thời gian để chỉnh đồng hồ tủ và cài đặt kênh để cập nhật số lượng kênh khi lắp thêm board mở rộng.

Lắp đặt Tủ trung tâm báo cháy 15 kênh FSP-15

• Đấu nối nguồn Adapter và ắc quy: Cấp nguồn 220V AC vào hai chân L và N, bên trong tủ đã có đấu nối nguồn từ adapter và acquy. Người dùng bật hai công tắc tương ứng để cấp nguồn ra bo mạch;
• Đấu nối đầu báo và nút nhấn: kết nối theo từng kênh (kênh thứ n) được định danh rõ ràng;
• Kết nối các thiết bị ngoại vi:
  • Tiếp điểm NO-NC báo cháy (dòng tải cho phép 500mA);
  • Tiếp điểm NO-NC báo lỗi (dòng tải cho phép 500mA);
  • Đầu ra đèn 24V trạng thái bình thường, khi báo cháy tần số 1Hz, dòng tải 500mA;
  • Đầu ra chuông 24V cho kênh báo cháy, không cấp điện khi trạng thái bình thường; dòng tải 500mA;
  • Đầu ra BEAM có reset cùng tủ cấp 24V, dòng cho phép 500mA;
  • Đầu ra nguồn 24V liên tục, dòng tải 500mA.

  Khi cần hỗ trợ về Tủ trung tâm báo cháy 15 kênh FSP-15, bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.

Vị trí và chức năng các cầu chì

Tủ báo cháy trang bị cầu chì cho nguồn chính để bảo vệ mạch, chi tiết vị trí từng cầu chì được xác định rõ trên bảng mạch bên trong tủ.

Đấu nối bo kênh

Board kênh có đánh số từ 1 đến 8 tương ứng với công tắc 8-bit switch. Khi gạt switch lên, kênh tương ứng sẽ đấu nối điện trở cuối kênh để tránh báo lỗi; hoặc switch chuyển đổi tính năng báo chập kênh từ báo cháy sang báo lỗi tùy lựa chọn.

Thông số kỹ thuật Tủ trung tâm báo cháy 15 kênh FSP-15
