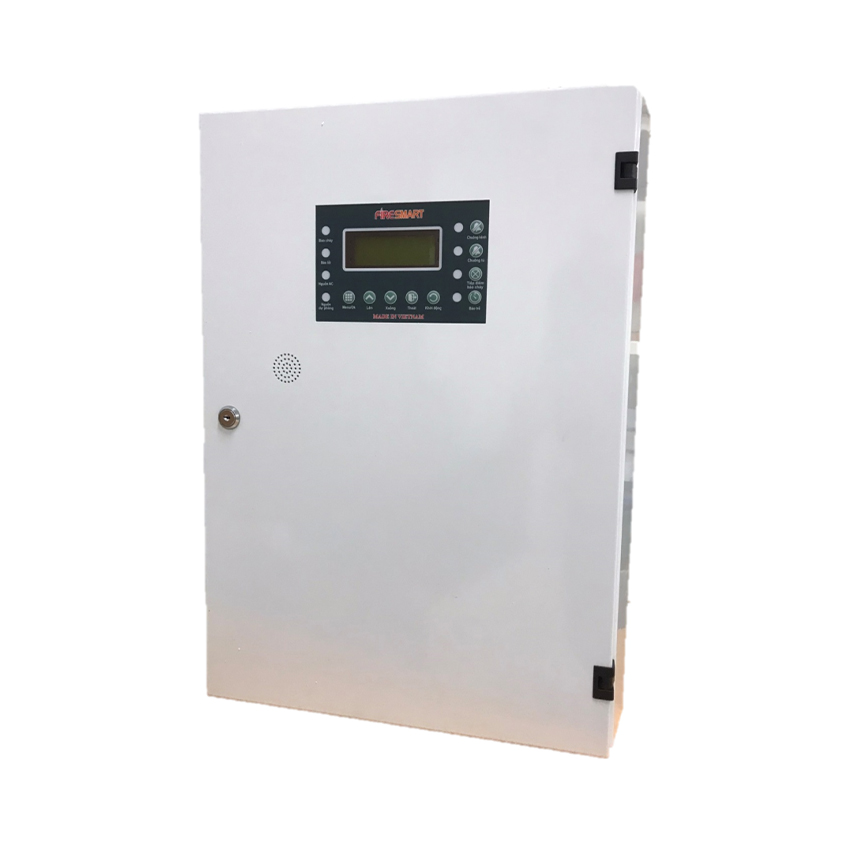

Tủ trung tâm báo cháy 16 kênh FSP-16
Mô tả sản phẩm
1. Đặc điểm của tủ trung tâm báo cháy FSP-16
- Hỗ trợ từ 8 đến 40 kênh báo cháy chức năng;
- Cảnh báo lỗi khi thiếu nguồn ắc quy, thiếu đầu báo trên từng kênh hoặc khi thiếu điện trở cuối kênh;
- Lựa chọn giữa hai chế độ: chập báo lỗi và chập báo cháy;
- Phù hợp lắp đặt với các thiết bị như đầu báo khói thông thường, đầu báo nhiệt tiêu chuẩn, chuông báo cháy, còi đèn báo cháy kết hợp, nút nhấn báo cháy, và thiết bị truyền tin báo cháy;

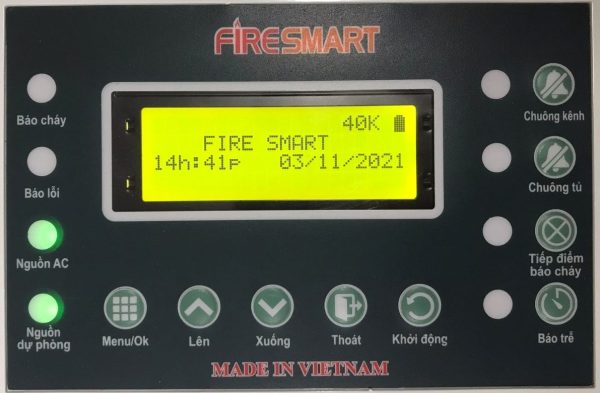

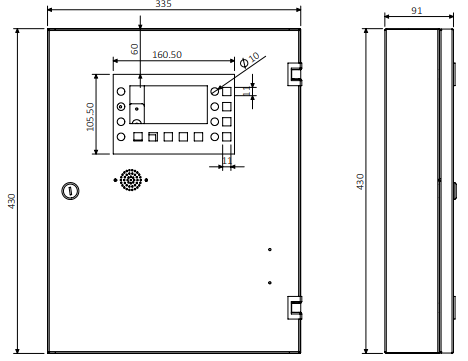

2. Module điều khiển và hiển thị FSP-16
Tủ trung tâm trang bị màn hình LCD cùng hệ thống đèn LED để hiển thị trạng thái của từng kênh báo cháy trong hệ thống từ 8 đến 40 kênh:
- 1 đèn LED báo cháy
- 1 đèn LED báo lỗi
- 1 đèn LED báo ngắt chuông kênh
- 1 đèn LED báo chuông tủ
- 1 đèn LED báo trạng thái cho phép ngắt tiếp điểm relay báo cháy
- 1 đèn LED báo trạng thái cho phép tắt chức năng báo trễ
- 1 đèn LED báo nguồn AC (bình thường sáng xanh)
- 1 đèn LED báo nguồn DC (bình thường sáng xanh)
Các phím chức năng:
- CHUÔNG KÊNH: bật/tắt chuông ngoài tủ theo kênh khi phát hiện tín hiệu cháy;
- CHUÔNG TỦ: bật/tắt chuông bên trong tủ khi có báo cháy hoặc lỗi;
- TIẾP ĐIỂM BÁO CHÁY: kích hoạt hoặc ngắt tiếp điểm NO-NC relay báo cháy;
- BÁO TRỄ: bật/tắt tính năng kiểm tra lại trạng thái báo cháy ở từng zone trước khi xác nhận;
- MENU/OK: chọn và xác nhận các tùy chọn trong menu hệ thống;
- LÊN: di chuyển con trỏ trong menu, tăng giá trị hoặc kiểm tra lỗi kênh trong chế độ hoạt động;
- XUỐNG: di chuyển con trỏ, giảm giá trị trong menu và hiển thị chi tiết lỗi kênh;
- THOÁT: thoát menu hoặc huỷ các thay đổi;
- KHỞI ĐỘNG LẠI: khởi động lại thiết bị.
Trạng thái hoạt động của tủ
Khi hoạt động bình thường, màn hình LCD hiển thị số lượng kênh hiện có trên dòng đầu tiên, tên công ty trên dòng thứ hai, và ngày giờ trên dòng thứ ba.
Khi phát sinh lỗi thiếu điện trở hoặc chập kênh, tổng số kênh lỗi được hiển thị trên màn hình.
Người dùng nhấn phím XUỐNG để xem danh sách chi tiết các kênh bị lỗi.
Truy cập menu qua phím MENU sẽ cung cấp hai lựa chọn: cài đặt thời gian và cài đặt số kênh khi nâng cấp thêm board kênh cho tủ.
3. Lắp đặt
Sơ đồ đấu nối dây
- Đấu nối nguồn Adapter và ắc quy: Nguồn 220V AC được cấp vào hai chân L và N của bộ chuyển đổi nguồn trong tủ. Adapter và acquy được đấu nối sẵn bên trong, người dùng chỉ cần bật hai công tắc nguồn tương ứng để cấp điện cho board mạch.
- Đấu nối đầu báo và nút nhấn cho các kênh: (ký hiệu n là số thứ tự kênh)
- Đấu nối thiết bị ngoại vi: Tủ trung tâm FCP hỗ trợ các tiếp điểm và đầu ra công suất 24V cho đèn, còi và thiết bị cảnh báo, với dòng cho phép 500mA:
- 01 tiếp điểm NO-NC báo cháy
- 01 tiếp điểm NO-NC báo lỗi
- 01 đầu ra đèn LED với tín hiệu nhấp nháy tần số 1 Hz khi cảnh báo cháy
- 01 đầu ra chuông cảnh báo
- 01 đầu ra BEAM có chức năng reset đồng bộ với tủ
- 01 đầu ra 24V cấp nguồn liên tục
Khi cần hỗ trợ về Tủ trung tâm báo cháy 16 kênh FSP-16, bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.
Vị trí và chức năng các cầu chì
(Chi tiết về vị trí cầu chì không được cung cấp, quý khách vui lòng liên hệ hotline 0967891080 để được tư vấn.)
Đấu nối bo kênh
Bo kênh có số thứ tự 1 đến 8 tương ứng với bộ công tắc 8 bit. Khi gạt công tắc lên, kênh tương ứng sẽ được đấu điện trở cuối kênh trên board tủ để tránh báo lỗi thiếu trở cuối. Công tắc shot lên sẽ thiết lập chập kênh báo cháy; công tắc shot xuống sẽ thiết lập chập kênh báo lỗi.
