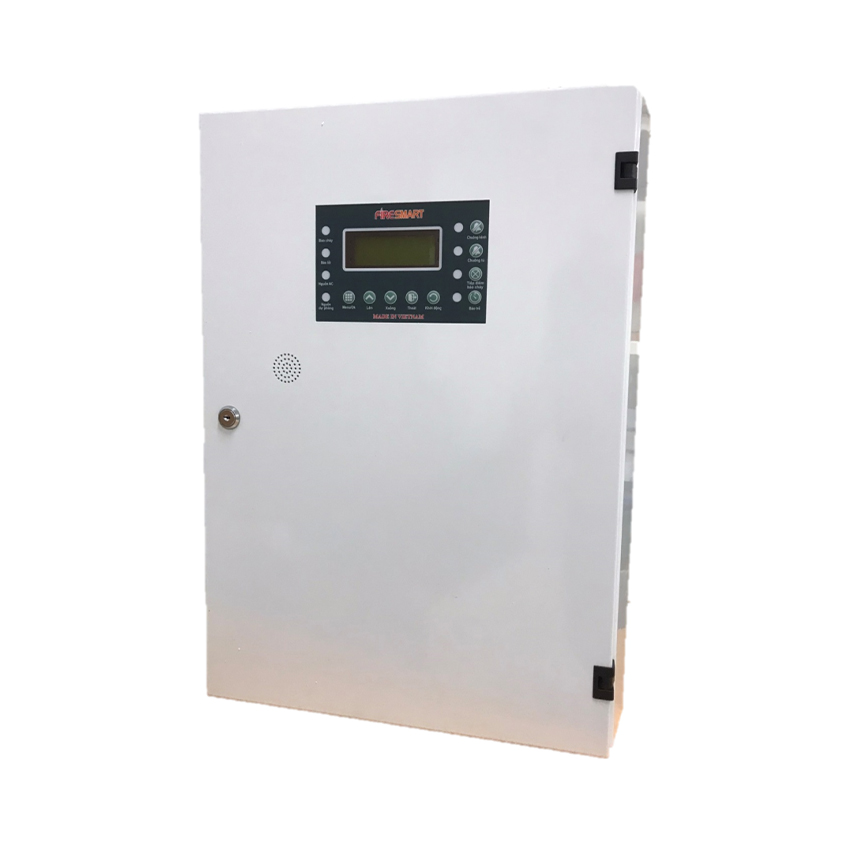

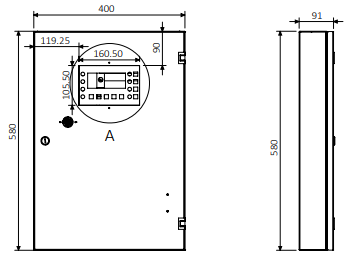

Tủ trung tâm báo cháy 20 kênh FSP-20
Mô tả sản phẩm
1. Đặc điểm của tủ trung tâm báo cháy FSP-20
- Hỗ trợ từ 8 đến 40 kênh chức năng báo cháy, phù hợp với nhiều quy mô hệ thống.
- Tích hợp chức năng cảnh báo khi thiếu nguồn ắc quy, thiếu đầu báo tại từng kênh, hoặc thiếu điện trở ở cuối kênh.
- Có thể lựa chọn chế độ chập báo lỗi hoặc chập báo cháy tùy theo yêu cầu vận hành.
- Phù hợp lắp đặt cùng các thiết bị như đầu báo khói, đầu báo nhiệt thông thường; chuông báo cháy; còi đèn kết hợp; nút nhấn báo cháy; và thiết bị truyền tin báo cháy.
2. Module điều khiển và hiển thị FSP-20

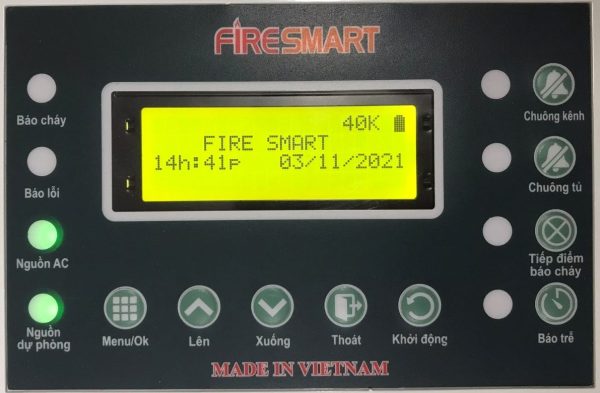

Thiết bị sử dụng hệ thống hiển thị bằng đèn LED cùng màn hình LCD rõ nét, giúp quan sát trạng thái hệ thống rất thuận tiện.
Bảng hiển thị cho phép theo dõi trạng thái của 8 đến 40 kênh qua màn hình LCD và các đèn LED báo hiệu, bao gồm:
- Đèn LED báo cháy
- Đèn LED báo lỗi
- Đèn LED báo ngắt chuông kênh
- Đèn LED báo chuông tủ
- Đèn LED cho phép ngắt tiếp điểm relay báo cháy
- Đèn LED cho phép tắt chức năng báo trễ (kiểm tra lại báo cháy)
- Đèn LED báo nguồn AC (đèn xanh khi trạng thái bình thường)
- Đèn LED báo nguồn DC (đèn xanh khi trạng thái bình thường)
Các phím chức năng
- CHUÔNG KÊNH: điều khiển tắt/mở chuông ngoài tủ khi có tín hiệu cháy.
- CHUÔNG TỦ: tắt chuông cảnh báo trong tủ khi có cháy hoặc lỗi.
- TIẾP ĐIỂM BÁO CHÁY: cho phép relay báo cháy NO-NC hoạt động hoặc không.
- BÁO TRỄ: bật/tắt chức năng kiểm tra lại báo cháy ở từng zone trước khi xác nhận cảnh báo.
- MENU/OK: chọn và xác nhận các mục trong menu cài đặt.
- LÊN: di chuyển con trỏ lên trong menu hoặc kiểm tra lỗi kênh khi ở chế độ hoạt động.
- XUỐNG: di chuyển con trỏ xuống trong menu cài đặt.
- THOÁT: thoát khỏi các menu hoặc huỷ thay đổi trong cài đặt.
- KHỞI ĐỘNG LẠI: khởi động lại thiết bị.
Trạng thái hoạt động của tủ
Khi hoạt động bình thường, màn hình hiển thị số kênh được thiết lập ở dòng đầu tiên, tên công ty dòng thứ hai, và ngày giờ trên dòng thứ ba.
Nếu phát hiện lỗi như thiếu trở hoặc chập kênh, màn hình chỉ rõ tổng số kênh lỗi. Người dùng có thể nhấn phím "Xuống" để xem chi tiết từng kênh mắc lỗi.
Khi nhấn MENU, màn hình cung cấp hai tùy chọn: cài đặt thời gian hiển thị trên tủ hoặc cập nhật số kênh khi thêm bảng mạch mở rộng.
3. Lắp đặt
- Sơ đồ đấu nối dây nguồn Adapter và ắc quy: Người dùng cấp nguồn 220V AC vào chân L và N cho bộ chuyển đổi nguồn. Các nguồn từ adapter và ắc quy được đấu nối sẵn trong tủ, người dùng bật công tắc tương ứng để cấp điện cho board mạch.
- Đấu nối đầu báo và nút nhấn cho các kênh theo số thứ tự.
- Đấu nối các thiết bị ngoại vi hỗ trợ như:
- Tiếp điểm NO-NC báo cháy cho phép dòng 500mA
- Tiếp điểm NO-NC báo lỗi cho phép dòng 500mA
- Đầu ra đèn 24V dao động tần số 1Hz, dòng 500mA
- Đầu ra chuông 24V dòng 500mA
- Đầu ra BEAM 24V có khả năng reset cùng tủ, dòng 500mA
- Đầu ra nguồn 24V liên tục, dòng 500mA
Khi cần hỗ trợ về Tủ trung tâm báo cháy 20 kênh FSP-20, bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.
Vị trí và chức năng các cầu chì
Các cầu chì được bố trí đảm bảo bảo vệ mạch điện và thành phần bên trong tủ tránh quá tải hoặc sự cố điện.
Đấu nối bo kênh
Bảng mạch kênh được đánh số từ 1 đến 8, mỗi kênh tương ứng với switch 8 bit. Khi gạt switch lên, kênh đó được đấu với điện trở đầu cuối, tủ không báo lỗi thiếu trở cuối kênh. Switch shot khi gạt lên thì báo cháy khi chập kênh, gạt xuống báo lỗi chập kênh.
