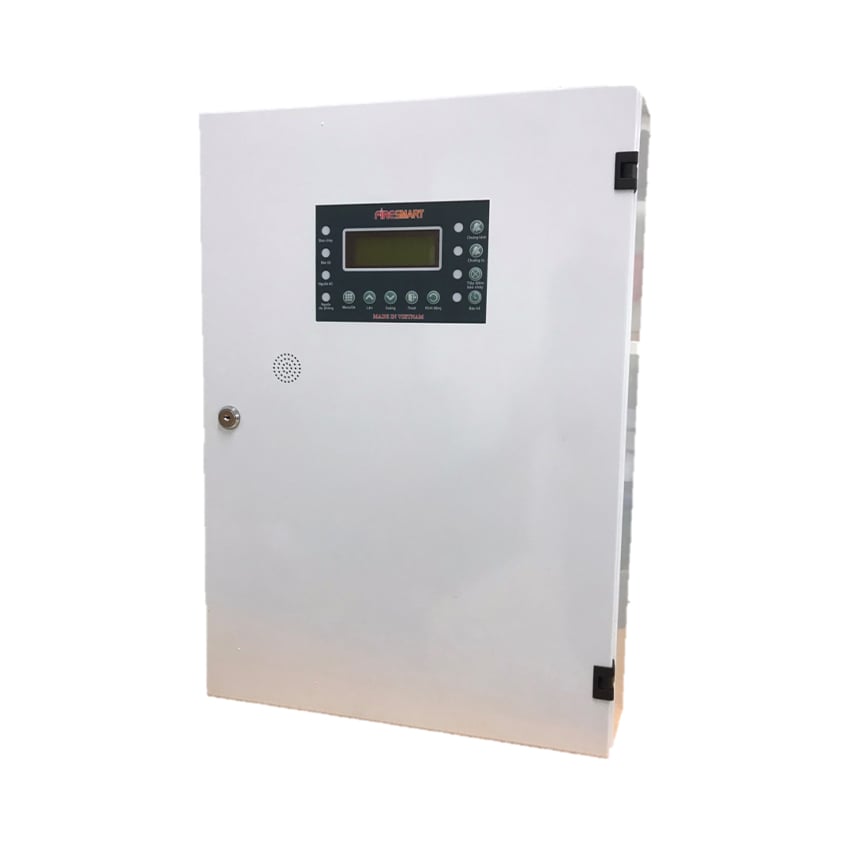

Tủ trung tâm báo cháy 24 kênh FSP-24
Mô tả sản phẩm
1. Đặc điểm của tủ trung tâm báo cháy FSP-24
- Hệ thống đa dạng với số kênh báo cháy dao động từ 8 đến 40 kênh, đáp ứng linh hoạt nhu cầu lắp đặt.
- Khả năng cảnh báo lỗi khi phát hiện thiếu nguồn ắc quy, đầu báo bị ngắt kết nối hoặc điện trở cuối kênh vắng mặt.
- Cung cấp lựa chọn giữa hai chế độ nhận biết: chập báo lỗi và chập báo cháy, tăng tính linh hoạt giám sát.
- Tương thích với nhiều thiết bị báo cháy như: đầu báo khói và đầu báo nhiệt tiêu chuẩn, chuông báo cháy, còi đèn kết hợp, nút nhấn báo cháy và các hệ thống truyền tin báo cháy.

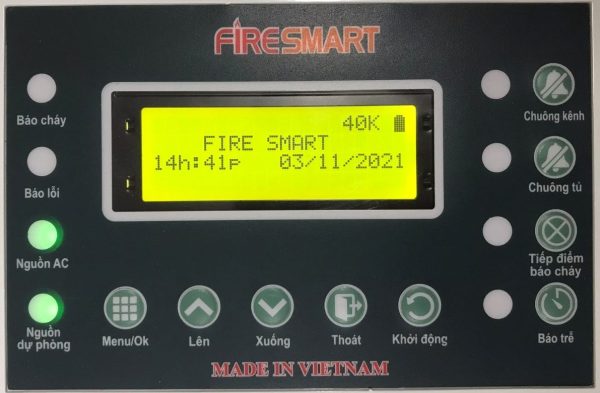

2. Module điều khiển và hiển thị FSP-24
Tủ trung tâm sử dụng màn hình LCD cùng các đèn LED báo hiệu trạng thái của hệ thống để hiển thị thông tin khoa học và trực quan.
- Đèn LED báo cháy
- Đèn LED báo lỗi
- Đèn báo ngắt chuông từng kênh
- Đèn báo chuông tủ
- Đèn báo cho phép ngắt tiếp điểm relay báo cháy
- Đèn báo cho phép tắt chức năng báo trễ, giúp kiểm tra lại các báo cháy trong vùng (zone)
- Đèn báo nguồn AC với trạng thái xanh khi nguồn điện ổn định
- Đèn báo nguồn DC với trạng thái xanh khi nguồn dự phòng hoạt động tốt
Các phím chức năng
- CHUÔNG KÊNH: bật/tắt chuông ngoài tủ cho từng kênh khi phát hiện cháy.
- CHUÔNG TỦ: dùng để tắt chuông trong tủ trong trường hợp phát hiện cháy hoặc lỗi.
- TIẾP ĐIỂM BÁO CHÁY: kích hoạt hoặc vô hiệu hóa tiếp điểm NO-NC của relay báo cháy.
- BÁO TRỄ: bật/tắt chức năng kiểm tra lại báo cháy trong vùng trước khi xác nhận cảnh báo.
- .MENU/OK: truy cập và xác nhận các cài đặt hệ thống.
- Lên: di chuyển con trỏ lên trong menu và tăng giá trị cài đặt; kiểm tra lỗi từng kênh khi ở chế độ hoạt động thường.
- Xuống: di chuyển con trỏ xuống trong menu và giảm giá trị cài đặt; dùng để xem chi tiết kênh báo lỗi.
- Thoát: thoát khỏi menu hoặc hủy thay đổi giá trị cài đặt đang chỉnh xử lý.
- Khởi động lại: khởi động lại thiết bị để phục hồi hoạt động hoặc sau thay đổi cấu hình.
Trạng thái hoạt động của tủ
Khi hoạt động bình thường, màn hình hiển thị số kênh tủ đang quản lý ở dòng đầu, tên công ty ở dòng hai và thời gian ở dòng ba.
Nếu xuất hiện lỗi liên quan đến điện trở đầu cuối hoặc chập kênh, tổng số kênh lỗi sẽ được hiển thị trên màn hình chính.
Người dùng có thể nhấn phím Xuống để xem chi tiết danh sách kênh bị lỗi.
Khi truy cập menu, thiết bị cung cấp hai tùy chọn: cài đặt thời gian và cài đặt số lượng kênh để cập nhật khi thêm board mở rộng.

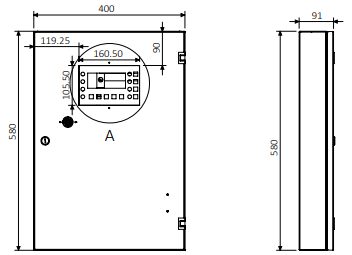

3. Lắp đặt
Sơ đồ đấu nối dây
- Đấu nối nguồn adapter và ắc quy: Cấp nguồn 220V AC vào hai đầu L và N của bộ nguồn chuyển đổi.
- Adapter và nguồn dự phòng đã được đấu nối trong tủ, người sử dụng bật hai công tắc để cấp điện cho board điều khiển.
- Đấu nối đầu báo, nút nhấn theo từng kênh (kênh số n).
- Đấu nối các thiết bị ngoại vi:
Tủ trung tâm phiên bản FCP 2C, 4C, 8C cung cấp các đầu ra chức năng như:
- 01 tiếp điểm NO-NC cho báo cháy, chịu tải 500mA.
- 01 tiếp điểm NO-NC cho báo lỗi, chịu tải 500mA.
- Đầu ra ĐÈN: cấp 24V bình thường, dao động 1Hz khi có báo cháy, chịu tải 500mA.
- Đầu ra CHUÔNG: cấp 24V đạt tải 500mA khi báo cháy, lúc bình thường không cấp điện.
- Đầu ra BEAM: cấp 24V đi kèm reset cùng tủ, chịu tải 500mA.
- Đầu ra 24V liên tục với dòng cho phép 500mA.
Vị trí và chức năng các cầu chì
Các cầu chì được bố trí nhằm bảo vệ nguồn và các kênh, đảm bảo an toàn cho thiết bị khi có sự cố.
Đấu nối board kênh
Board kênh đánh số từ 1 đến 8 với công tắc 8bit để thiết lập điện trở đầu cuối cho từng kênh:
- Khi công tắc gạt lên, điện trở đầu cuối được đấu, không cảnh báo lỗi thiếu điện trở kênh đó.
- Switch short ở vị trí gạt lên thì chập kênh sẽ báo cháy, gạt xuống sẽ báo lỗi chập.
Khi cần hỗ trợ về Tủ trung tâm báo cháy 24 kênh FSP-24, bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.
Thông số kỹ thuật Tủ trung tâm báo cháy 24 kênh FSP-24
