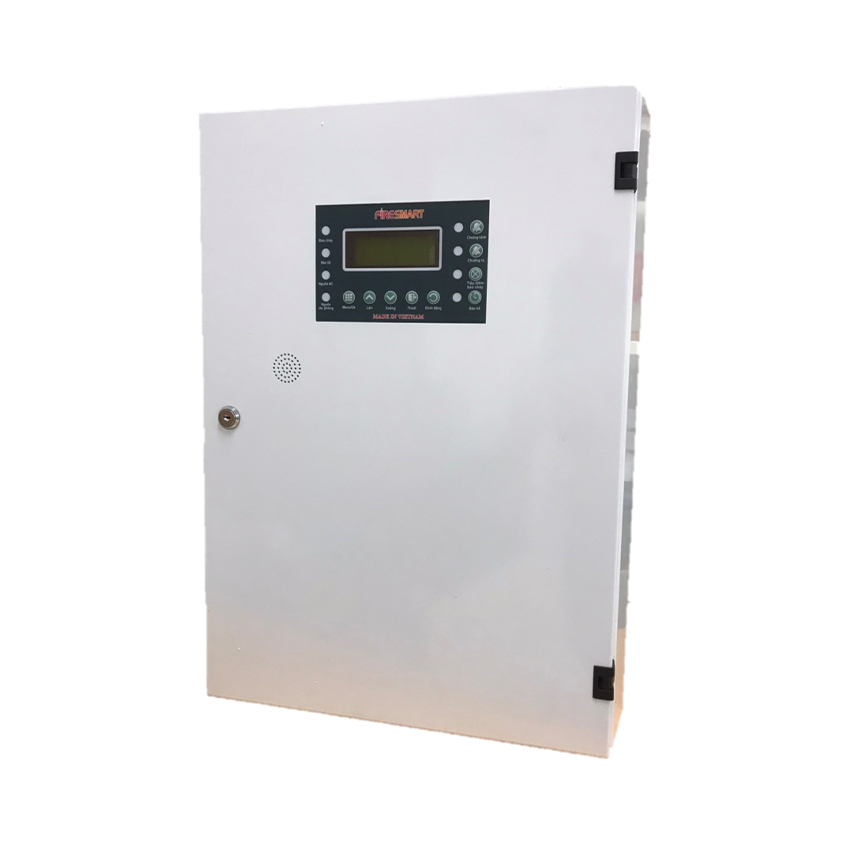

Tủ trung tâm báo cháy 32 kênh FSP-32
Mô tả sản phẩm
1. Đặc điểm của tủ trung tâm báo cháy FSP-32
- Tích hợp từ 8 đến 40 kênh báo cháy chức năng.
- Cảnh báo lỗi khi ắc quy, đầu báo hoặc điện trở cuối kênh bị thiếu hụt.
- Lựa chọn chế độ báo lỗi hoặc báo cháy khi chập.
- Hỗ trợ lắp đặt kèm cùng các thiết bị như đầu báo khói, đầu báo nhiệt, chuông, còi đèn phối hợp, nút nhấn và thiết bị truyền tin báo cháy.

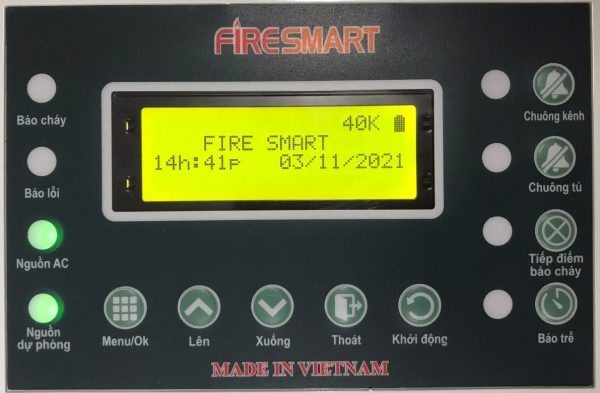

2. Module điều khiển và hiển thị FSP-32
Tủ được trang bị màn hình LCD và đèn LED để thể hiện trạng thái hoạt động của hệ thống báo cháy từ 8 đến 40 kênh:
- Đèn LED báo cháy.
- Đèn LED báo lỗi.
- Đèn LED báo ngắt chuông kênh.
- Đèn LED báo chuông tủ.
- Đèn LED cho phép ngắt tiếp điểm relay báo cháy.
- Đèn LED cho phép tắt chức năng báo trễ (kiểm tra lại báo cháy trên zone).
- Đèn LED nguồn AC (đèn sáng màu xanh khi bình thường).
- Đèn LED nguồn DC (đèn sáng màu xanh khi bình thường).
Các phím chức năng:
- CHUÔNG KÊNH: tắt hoặc bật chuông ngoài tủ khi có báo cháy.
- CHUÔNG TỦ: tắt chuông bên trong tủ trong trường hợp báo cháy hoặc lỗi.
- TIẾP ĐIỂM BÁO CHÁY: điều khiển hoạt động của tiếp điểm relay báo cháy NO-NC.
- BÁO TRỄ: bật hoặc tắt chức năng kiểm tra lại zone báo cháy trước khi xác nhận trạng thái.
- MENU/OK: chọn và xác nhận cài đặt hệ thống.
- LÊN: di chuyển con trỏ hoặc tăng giá trị trong menu; kiểm tra lỗi kênh khi ở chế độ hoạt động.
- XUỐNG: di chuyển con trỏ hoặc giảm giá trị trong menu.
- THOÁT: thoát menu hoặc hủy thay đổi giá trị cài đặt.
- KHỞI ĐỘNG LẠI: khởi động lại thiết bị.
Trạng thái hoạt động của tủ
Khi hoạt động bình thường, màn hình hiển thị số kênh được cấu hình ở dòng đầu tiên, tên công ty ở dòng thứ hai, và ngày giờ ở dòng thứ ba.
Khi xuất hiện lỗi như thiếu điện trở hoặc chập kênh, tổng số kênh lỗi sẽ được hiển thị. Muốn xem chi tiết các kênh lỗi, nhấn phím "Xuống".
Khi truy cập menu, có 2 lựa chọn: cài đặt thời gian hiển thị và cài đặt số kênh khi thêm board mở rộng.

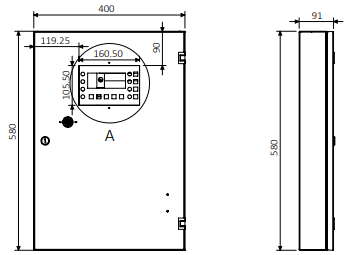

3. Lắp đặt
Sơ đồ đấu nối dây
- Đấu nối nguồn Adapter, Ắc quy:
Cấp nguồn 220V AC vào chân L và N của bộ chuyển đổi nguồn Adapter. Nguồn từ adapter và acquy đã được kết nối sẵn trong tủ, người dùng chỉ cần bật hai công tắc tương ứng để cung cấp điện cho board mạch.
- Đấu nối đầu báo và nút nhấn cho từng kênh theo số thứ tự (n là số kênh).
- Đấu nối các thiết bị ngoại vi:
Tủ FSP-32 cung cấp các đầu ra cho người dùng gồm:
- 01 tiếp điểm báo cháy NO-NC, dòng cho phép 500mA.
- 01 tiếp điểm báo lỗi NO-NC, dòng cho phép 500mA.
- Đầu ra ĐÈN 24V, trạng thái bình thường cấp điện; khi cảnh báo cháy đầu ra dao động tần số 1Hz, dòng 500mA.
- Đầu ra CHUÔNG 24V, bình thường không cấp điện; khi báo cháy cấp 24V, dòng 500mA.
- Đầu ra BEAM cấp 24V có thể reset cùng tủ, dòng 500mA.
- Đầu ra 24V liên tục, dòng 500mA.
Khi cần hỗ trợ về Tủ trung tâm báo cháy 32 kênh FSP-32, bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.
Vị trí và chức năng các cầu chì
(Mô tả vị trí và chức năng cầu chì đi kèm với sản phẩm, không cung cấp chi tiết trong bài viết tính tham khảo.)
Đấu nối bo kênh
Trên bo kênh đánh số từ 1 đến 8 tương ứng với một công tắc 8 bit. Gạt lên để đấu điện trở đầu cuối cho kênh tương ứng, tránh lỗi thiếu điện trở cuối kênh. Gạt công tắc shot lên để khi chập kênh báo là cháy, gạt xuống sẽ báo lỗi chập kênh.
Thông số kỹ thuật Tủ trung tâm báo cháy 32 kênh FSP-32
