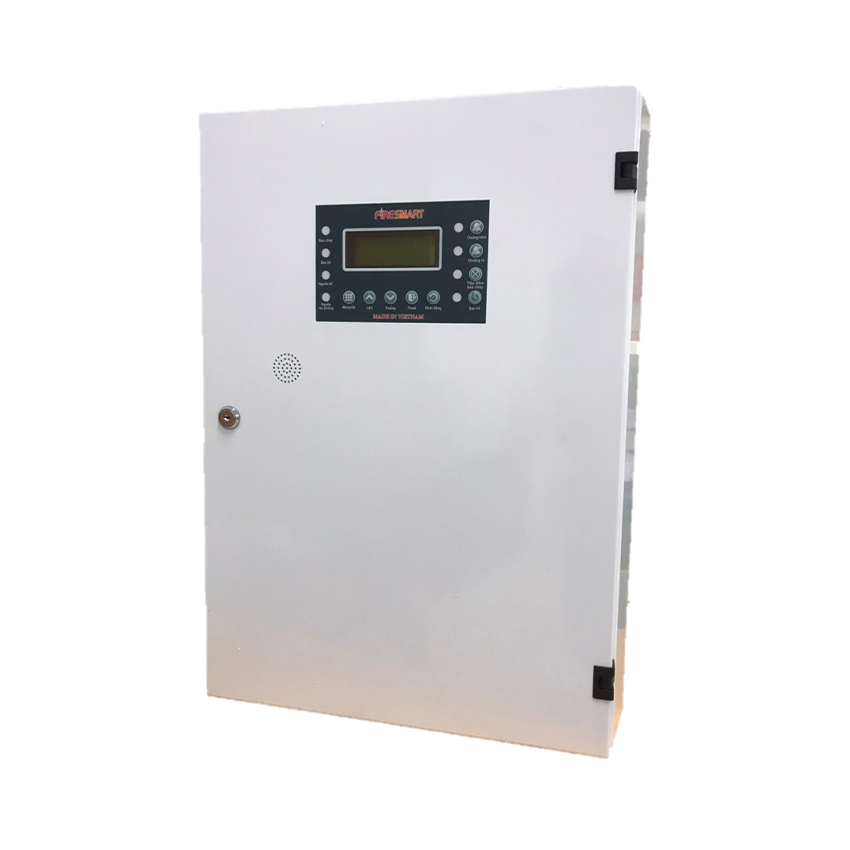

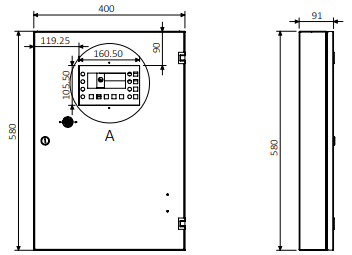

Tủ trung tâm báo cháy 40 kênh FSP-40
Mô tả sản phẩm
1. Đặc điểm của tủ trung tâm báo cháy FSP-40
- Có khả năng quản lý từ 8 đến 40 kênh báo cháy.
- Phát hiện và báo lỗi khi thiếu hụt nguồn ắc quy, đầu báo trên kênh hoặc điện trở cuối kênh.
- Cho phép lựa chọn giữa hai chế độ chập báo lỗi và chập báo cháy.
- Hỗ trợ kết nối cùng các thiết bị: đầu báo khói, đầu báo nhiệt phổ thông, chuông, còi đèn báo cháy tích hợp, nút nhấn báo cháy và thiết bị truyền tin báo cháy.
2. Module điều khiển và hiển thị FSP-40

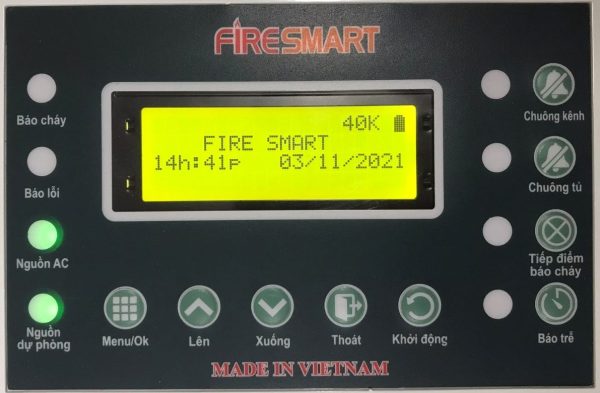

Tủ trung tâm sử dụng màn hình LCD kết hợp với đèn LED để thông báo trạng thái hệ thống.
Màn hình LCD hiển thị từ 8 đến 40 kênh cùng các đèn LED báo hiệu chi tiết gồm:
- Đèn LED báo cháy
- Đèn LED báo lỗi
- Đèn LED báo ngắt chuông kênh
- Đèn LED báo chuông tủ
- Đèn LED báo cho phép ngắt tiếp điểm relay báo cháy
- Đèn LED báo cho phép tắt chức năng báo trễ (kiểm tra lại báo cháy ở zone)
- Đèn LED báo nguồn AC với ánh sáng xanh ở trạng thái bình thường
- Đèn LED báo nguồn DC với ánh sáng xanh khi bình thường
Các phím chức năng điều khiển:
- CHUÔNG KÊNH: Tắt hoặc mở chuông ngoài tủ khi có tín hiệu cháy trên kênh.
- CHUÔNG TỦ: Tắt chuông bên trong tủ trong trường hợp báo cháy hoặc báo lỗi.
- TIẾP ĐIỂM BÁO CHÁY: Cho phép hoặc khóa hoạt động của tiếp điểm relay báo cháy NO-NC.
- BÁO TRỄ: Bật/tắt chế độ kiểm tra lại zone báo cháy trước khi xác nhận trạng thái trên tủ.
- MENU/OK: Điều hướng và xác nhận các menu cài đặt hệ thống.
- LÊN: Di chuyển con trỏ lên trong menu, tăng giá trị cài đặt; đồng thời kiểm tra lỗi kênh khi ở chế độ vận hành.
- XUỐNG: Di chuyển con trỏ xuống trong menu, giảm giá trị cài đặt.
- THOÁT: Thoát khỏi menu hoặc hủy thay đổi cài đặt.
- KHỞI ĐỘNG LẠI: Khởi động lại thiết bị.
Trạng thái hoạt động của tủ
Khi hoạt động bình thường, màn hình tủ hiển thị số kênh hiện tại (hàng đầu tiên), tên công ty (hàng thứ hai), cùng thông tin ngày giờ (hàng thứ ba).
Nếu có lỗi xảy ra như thiếu điện trở hoặc chập kênh, tủ sẽ hiển thị tổng số kênh gặp lỗi.
Để kiểm tra kênh cụ thể bị lỗi, người dùng nhấn phím "Xuống" để xem danh sách chi tiết.
Khi truy cập menu, người dùng có thể lựa chọn hai mục chính:
- Cài đặt thời gian: Điều chỉnh hiển thị ngày giờ trên tủ.
- Cài đặt kênh: Cập nhật số lượng kênh khi thêm board mở rộng.
3. Lắp đặt
Sơ đồ đấu nối dây
- Nguồn Adapter và Ắc quy: Nguồn 220V AC được cấp vào chân L và N của bộ chuyển đổi nguồn. Nguồn từ adapter và acquy đã được đấu nối bên trong tủ, người dùng cần bật 2 công tắc tương ứng để cấp nguồn cho board mạch.
- Đấu nối đầu báo và nút nhấn: Đấu nối tương ứng với số thứ tự kênh (ký hiệu n).
- Đấu nối thiết bị ngoại vi: Tủ FSP-40 cung cấp:
- 01 tiếp điểm NO-NC báo cháy cho dòng tải tối đa 500mA.
- 01 tiếp điểm NO-NC báo lỗi cho dòng tải tối đa 500mA.
- 01 đầu ra đèn cấp ra 24V với tần số dao động 1Hz khi có báo cháy, cho phép dòng 500mA.
- 01 đầu ra chuông, ở trạng thái bình thường không xuất điện, khi báo cháy cấp 24V, dòng 500mA.
- 01 đầu ra BEAM 24V, có reset cùng tủ, cho dòng 500mA.
- 01 đầu ra 24V liên tục, dòng 500mA.
Khi cần hỗ trợ về Tủ trung tâm báo cháy 40 kênh FSP-40, bạn hãy mô tả tình trạng thực tế để được tư vấn phương án phù hợp.
Vị trí và chức năng các cầu chì
Các cầu chì được bố trí nhằm bảo vệ nguồn điện và các mạch đầu ra, ngăn ngừa sự cố do quá tải hay ngắn mạch.
Đấu nối bo kênh
Bo kênh đánh số từ 1 đến 8 tương ứng với công tắc swich 8bit trên board. Khi gạt swich lên, kênh đó được đấu trở cuối, tránh báo lỗi thiếu điện trở cuối kênh; gạt swich xuống, các kênh khi chập sẽ báo lỗi thay vì báo cháy.
